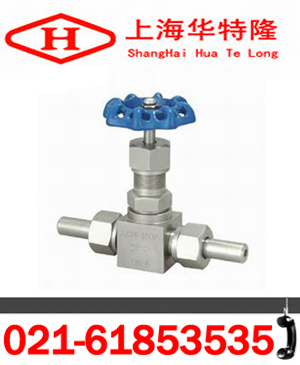

J23W外螺紋針型閥產品技術性能介紹
一、概述：
J23W外螺紋針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
二、J23W外螺紋針型閥執行規范：
設計制造按：GB/T 12224-1989
JB/T 7747-1995
檢驗和試驗按：GB/T 13927-1992
材料：碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
三、J23W外螺紋針型閥主要零部件材料：
|
零件名稱 |
閥桿、閥蓋 |
閥桿、閥瓣 |
填料 |
|
J23W-16P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨 |
|
J23W-160 |
優質碳鋼 |
鉻不銹鋼 |
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 | ||
|
殼體(MPa) |
密封 |
密封(氣) | |||||
|
J23W -16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
J23W 40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 | ||
|
J23W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ | |
|
J23W -320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 | ||
|
公稱直徑(mm) |
尺寸 |
重量(Kg) | ||||||
|
Do |
D1 |
D2 |
L |
H1 |
H2 |
M | ||
|
6 |
65 |
14 |
6 |
140 |
96 |
106 |
20×1.5 |
0.9 |
|
10 |
80 |
18 |
10 |
160 |
115 |
125 |
24×1.5 |
1.18 |
|
15 |
100 |
22 |
15 |
180 |
122 |
132 |
30×2 |
2.0 |
|
20 |
110 |
28 |
18 |
220 |
156 |
166 |
36×2 |
3.5 |
|
25 |
140 |
33 |
22 |
230 |
169 |
180 |
39×2 |
4.3 |
一、①J23W外螺紋針型閥產品名稱與型號②J23W外螺紋針型閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定J23W外螺紋針型閥型號，請按J23W外螺紋針型閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
