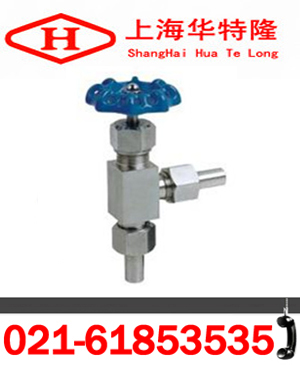

J24W外螺紋角式針型閥產品技術性能介紹

一、概述：
    J24W外螺角式紋針型閥是儀表測量管路系統中重要組成部分，其功用是作開啟或切斷管道通路用。針型閥是一種可以精確調整的閥門用途較廣，其他類型的閥門能夠耐受更大的壓力、密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。
二、J24W外螺紋角式針型閥主要性能規范：

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力 (MPa)	工作溫度 (℃)	適用介質
		殼體 (MPa)	密封 (液)	密封 (氣)
J24W-160P-DN3	16.0	24.0	17.6	0.6	16.0	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J24W-320P-DN6	32.0	48.0	35.2	0.6	32.0	C≤425℃

三、J24W外螺紋角式針型閥主要零部件材料：

零件名稱	閥體、閥蓋	閥桿、閥瓣	填料
J24W-160P-DN3	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙稀、柔性石墨
J24W-320P-DN6	優質碳鋼	鉻鎳不銹鋼	聚四氟乙稀、柔性石墨

四、J24W外螺紋角式針型閥主要外型及連接尺寸：

型號	公稱直徑DN(mm)	尺寸						重量(Kg)
		L1	Do	H	H1	D	D1
J24W-160P-DN3	3	80	65	159	168	14	3	1.0
J24W-320P-DN6	6	80	65	159	168	14	6	1.0

華特隆訂貨須知：

    一、①J24W外螺紋角式針型閥產品名稱與型號②J24W外螺紋角式針型閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定J24W外螺紋角式針型閥型號，請按J24W外螺紋角式針型閥型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
尊敬的客戶：
歡迎您訪問我們的網站www.htlpv.com，首先感謝您對我們華特隆的關注，如果您對我們的產品、服務有任何建議或者疑問的話，請立即聯系我們！我們一定會盡心盡力為您提供優質的服務。上海華特隆閥門制造有限公司一定是您最佳的選擇！
①本保證書只針對上海華特隆閥門制造有限公司所銷售的產品。
②本公司產品實行質量三包，即：包修、包退、包換。
③包修服務包括：保修期內屬于保修范圍的免費維修，超過保修期或在保修期內但不屬于保修范圍的有償維修。
④保修期以客戶方驗收合格之日起，為期12個月。貨物運至客戶方后，客戶方必須在七個工作日內對產品進行驗收，在半個月內未提出異議，供方視全部為合格產品。
⑤保修范圍：在保修期內，產品由于生產質量、上次維修質量原因引起的故障范圍。
