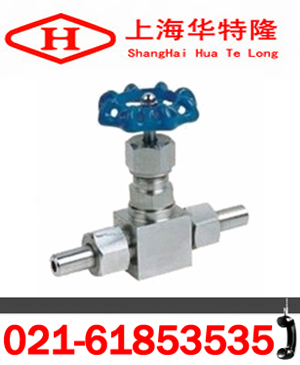

J21W外螺紋針型閥產品技術性能介紹

一、概述：
    J21W外螺紋針型閥也叫外螺紋截止閥,外螺紋針形閥連接方式采用外螺紋式,跟閥體連接采用外螺紋式,密封材料有四氟密封,紫銅密封,硬質合金密封,可以根據不同的壓力,不同的溫度,采用特殊的結構和相應的密封,試壓采用工作壓力的1.5倍試壓,確保閥門在工作壓力的狀態下不會發生泄漏,同時保證在相應的溫度下,密封不會發生變形,不會發生密封不嚴的現像。
二、J21W外螺紋針型閥執行規范：

材質主要有:20#,304,201,316,316L
手柄方式有手輪式,條鋼式,有紅色,藍色,黑色
設計制造:GB/T12224-1989,JB/T7747-1995
連接方式:內螺紋式,螺紋有G.NPT,PT,ZG 等
結構特征:錐面密封,活動閥瓣
閥門檢驗:GB/T13927-1992
三、J21W外螺紋針型閥主要零部件材料：

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J21W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙稀、柔性石墨
J21W-160	優質碳鋼	鉻不銹鋼

四、J21W外螺紋針型閥主要性能規范：

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度(℃)	適用介質
		殼體(MPa)	密封	密封(氣)
J21W -16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J21W 40P	4.0	6.0	4.4	0.6	4.0
J21W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J21W -320P	32.0	48.0	35.2	0.6	32.0

五、J21W外螺紋針型閥外形連接尺寸：

公稱直徑(mm)	尺寸							重量(Kg)
	Do	D1	D2	L	H1	H2	M
6	65	14	6	140	96	106	20×1.5	0.9
10	80	18	10	160	115	125	24×1.5	1.18
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	220	156	166	36×2	3.5
25	140	33	22	230	169	180	39×2	4.3



華特隆訂貨須知：

    一、①J21W外螺紋針型閥產品名稱與型號②J21W外螺紋針型閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定J21W外螺紋針型閥型號，請按J21W外螺紋針型閥型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
