FQ41F46襯氟放料球閥產品技術性能介紹
一、概述:
Q41F46襯氟放料球閥采用氟塑料襯里技術,閥體采用熔模精密鑄造,強度高、外觀光潔,與液體接觸的過流部件全部為氟塑料,因此可在-50℃~180℃范圍內長期使用于任意濃度的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。也用于精細化工、制藥、化工行業的反應鍋上和細軟顆粒介質輸送。
二、Q41F46襯氟放料球閥主要性能:
公稱通徑:DN15~350mm
公稱壓力:PN1.0~2.5Mpa
連接形式:法蘭連接
驅動裝置:手動
適用介質:硫酸,氫氟酸,磷酸, 強堿,王水等任意具有強腐蝕性的介質。
設計規范:遵循GB12233,GB12235,ANSIB16.34標準
三、Q41F46襯氟放料球閥工作原理:

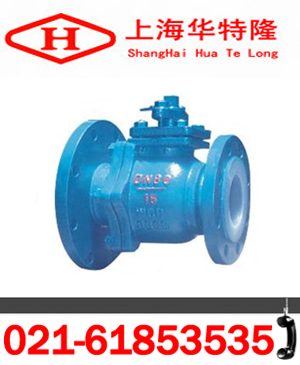

襯氟放料球閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的,閥瓣和閥體內側全部采用氟塑料襯塑工藝制成,其具有開關輕便,體積小,密封可靠,結構簡單,維修方便,使用范圍廣等優點。 襯氟放料球閥如左圖:L值為企業標準,左法蘭比右法蘭大一檔,D1與反應釜連接,分子為右法蘭尺寸,分母為左法蘭JB78尺寸,配反應釜50L-5000L。
四、Q41F46襯氟放料球閥外形連接尺寸:
公稱通徑 |
PN 0.6-1.6(MPa) FEP(F46)、PCTFE(F3)主要外形尺寸和連接尺寸(mm) |
重量 | |||||||||
DN |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
D0 |
H |
kg | |
32 |
140 |
135/160 |
100/130 |
78/115 |
3/3 |
18/20 |
4-φ14/4-φ18 |
200 |
130 |
9 | |
40 |
160 |
145/185 |
110/150 |
85/125 |
3/4 |
18/22 |
4-φ18/4-φ18 |
230 |
135 |
15 | |
79標 |
50 |
170 |
160/205 |
125/170 |
100/140 |
3/4 |
20/24 |
4-φ18/4-φ18 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/200 |
130/175 |
4/5 |
22/26 |
4-φ18/8-φ18 |
300 |
205 |
35 | |
69標 |
50 |
170 |
160/230 |
125/190 |
100/140 |
3/4 |
20/24 |
4-φ18/8-φ14 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/210 |
130/175 |
4/5 |
22/26 |
4-φ18/10-φ14 |
300 |
205 |
35 | |
100 |
280 |
215/280 |
180/240 |
150/210 |
4/5 |
24/28 |
8-φ18/8-φ23 |
350 |
230 |
44 |
