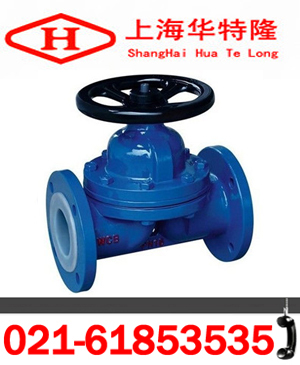

G41F46襯氟隔膜閥產品技術性能介紹

發布日期：2016-09-10 文字：【大】【中】【小】

一、概述：
G41F46襯氟隔膜閥是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截斷管內介質之目的。本閥專用于控制制藥、飲用食類介質的各類管路或設備上作啟閉及節流用,適用溫度：≤120℃、≤150℃(按照襯里和隔膜材料)
二、執行標準：
設計與制造標準按照:GB 12239
結構長度標準按照:GB 12221；
法蘭尺寸標準按照:JB 78/JB 79(GB.HG.SH)
壓力試驗標準按照:JB/T 13927
標志標準按照:GB 12220
供貨標準按照:JB/T 7928
三、G41F46襯氟隔膜閥結構特點：
1、復合隔膜將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。
2、利用FEP（Teflon)氟塑料與合成橡膠復合而成的隔膜和顧客根據介質的要求可選擇不同的襯里材質，使經濟效益最大化。
3、做為執行元件的膜片由于頻繁的啟閉易產生疲勞斷裂，應視工況、介質特性進行定期更換。
四、G41F46襯氟隔膜閥外形連接尺寸：

型號	公稱通徑DN(mm)	尺寸(㎜)
型號	公稱通徑DN(mm)	L	D	D1	D0	Z-φd	H	H1	H2	H3	重量 (㎏)
G41WJFS-6\10	15	125	95	65	120	4-φ14					3.8
	20	135	105	75	120	4-φ14					4.2
	25	145	115	85	120	4-φ14	121	135			4.5
	32	160	1135	100	120	4-φ18	132	150			7
	40	180	145	110	140	4-φ18	156	176			9
	50	210	160	125	140	4-φ18	169	195			12
	65	250	180	145	200	4-φ18	202	236			18
	80	300	195	160	200	4-φ18	216	256			24.5
	100	350	215	180	280	8-φ18	270	322			38.5
	125	400	245	210	320	8-φ18	338	406			60
	150	460	280	240	320	8-φ23	384	464			82
G41WJFS-4	200	570	335	295	400	8-φ23	518	638			149
	250	680	390	350	500	12-φ23	598	734			240
	300	790	440	400	560	12-φ23	698	778			350
	350	900	500	460	560	16-φ23	723	883			392
	400	1000	565	515	640	16-φ25	868	1078			585
G45WJFS-6	32	180	135	100	120	4-φ18					7
	40	180	145	110	140	4-φ18			203	216	8.5
	50	210	160	125	140	4-φ18			213	229	14
	65	250	180	145	200	4-φ18			248	268	18
	80	300	195	160	200	4-φ18			281	305	30
	100	350	215	180	280	8-φ18			332	362	43
	125	400	245	210	320	8-φ18					67
	150	460	280	240	320	8-φ23			450	496	80
	200	570	335	295	400	8-φ23			594	654	150.2
	250	680	390	350	500	12-φ23			695	771	238

華特隆閥門訂貨須知：

    一、①G41F46襯氟隔膜閥產品名稱與型號②G41F46襯氟隔膜閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定G41F46襯氟隔膜閥型號，請按G41F46襯氟隔膜閥型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
