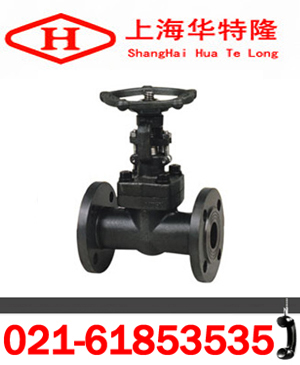

Z41H鍛鋼閘閥性能參數介紹
一、概述：
Z41H鍛鋼閘閥關閉件為閘板，啟閉為閘板沿通道軸線的垂直方向移動的閥門，在管路上主要用來切斷介質，即全開或者全關狀態。不適合做調節流量和輸送泥漿介質使用。具有流體阻力小，啟閉所需力矩較小，形體結構簡單等優點，華特隆鍛鋼閘閥可以使用在介質雙向流動的管路上，全開時，密封面受工作介質的沖蝕比截止閥小。Z41H鍛鋼閘閥適用于石油、化工、火力電站等各種工況的小口徑管路上作為切斷或接通管路介質。特點：流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
二、Z41H鍛鋼法蘭閘閥結構型式：
1.全通徑或縮徑
2.結構長度按ANSI/ASME B16.10
3.法蘭按ANSI/ASME B16.5
4.自密封閥蓋
5.明桿帶支架
6.兩端自動調整的填料壓套；
7.本體倒密封
8.整體閥體法蘭
9.對焊端按ANSI/ASME B16.25
10.環連接閥體閥蓋墊片
11.用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋。
三、Z41H鍛鋼閘閥標準規范：
計規范：JB/T 7746、API602
結構長度：JB/T 7746
承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗：JB/T 9092、API598
壓力-溫度：GB/T 9131、ANSI B16.34
四、Z41H鍛鋼閘閥適用范圍:
口徑：DN15-50、IN½''-2''；
壓力：1.6-16mpa、150LB-2500LB；
工作溫度 -29～425℃；
適用介質：水、蒸汽、油品、腐蝕性介質；
主體材料：A105、 F5、 F11、F22、 304、304L、316、316L、LF2。
五、Z41H鍛鋼閘閥材料表：
|
序號 |
名 稱 |
美標碳鋼 |
美標合金鋼 |
美標不銹鋼鋼 | ||
|
Part Name |
Type A 105 |
Type F22 |
Type F304(L) |
Type F316(L) | ||
|
1 |
閥體 |
Body |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥座 |
Seat Ring |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閘板 |
Wedge |
A276 410&430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
閥桿 |
Wtem |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
墊片 |
Gasket |
Corrugated SS+graphite |
SS+PTFE | ||
|
6 |
閥蓋 |
Bonnet |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
螺栓 |
Bonnet Bolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
銷 |
Pin |
A276 T410 |
A276 304 | ||
|
9 |
填料壓套 |
Gland |
|
A182 F304(L) |
A182 F316(L) | |
|
10 |
活節螺絲 |
Gland Eyebolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓蓋 |
Gland Flange |
A105 |
A182 f11 |
A182 F304(L) |
A182 F316 (L) |
|
12 |
螺母 |
Gland Nut |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
Stem Nut |
A276 410/Cu-Alloy(銅合金) | |||
|
14 |
手輪鎖緊螺母 |
H.W.Lock Nut |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
銘牌 |
Nameplate |
SS | |||
|
16 |
手輪 |
Handwheel |
A197 | |||
|
17 |
襯墊 |
Bearing Gasket |
A473 431 | |||
|
18 |
填料 |
Stem Packing |
Flexible Graphite |
PTFE | ||
|
適用介質 Suitable Medium |
(水、油、氣等)W.O.G.etc |
(酸類)HNO3,CH3OOH etc | ||||
|
適用溫度 Suitable Temperature |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | |||
六、Z41H鍛鋼閘閥尺寸和重量表：
|
通徑 NPS
|
1/2 |
3/4 |
1 |
1/4 |
1 1/2 |
2 | ||
|
L(RF) L1(BW)
|
150 |
108 |
117 |
127 |
140 |
165 |
178 | |
|
300 |
140 |
152 |
165 |
178 |
190 |
216 | ||
|
600 |
165 |
190 |
216 |
229 |
241 |
292 | ||
|
H(OPEN)
|
150，300 |
158 |
169 |
197 |
236 |
246 |
283 | |
|
600 |
169 |
197 |
236 |
246 |
283 |
320 | ||
|
W
|
100 |
100 |
125 |
160 |
160 |
180 | ||
|
Weights
|
150
|
RF |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
BW |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 | ||
|
300
|
RF |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 | |
|
BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 | ||
|
600
|
RF |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 | |
|
BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 | ||
華特隆訂貨須知：
一、Z41H鍛鋼閘閥產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z41H鍛鋼閘閥型號，請按Z41H鍛鋼閘閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
