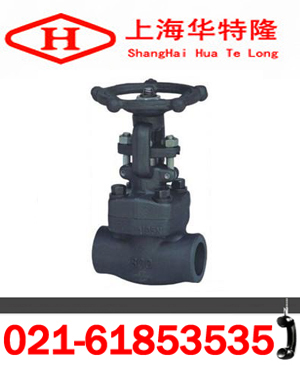

Z11H鍛鋼閘閥產品性能參數說明
一、概述：
Z11H鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
二、Z11H鍛鋼閘閥選用標準：
設計規范：JB/T 7746、API602
結構長度：JB/T 7746、工廠規范
承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗：JB/T 9092、API598
壓力-溫度：GB/T 9131、ANSI B16.34
產品標識：GB/T 12220、MSS SP25
供貨規范：JB/T 7928
三、Z11H鍛鋼閘閥特點：
1.閘閥的結構設計合理，密封可靠，通道流暢，流阻系數小。
2.閘板、閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
3.采用楔式彈性閘板或鋼性楔式單閘板結構，中大口徑設置滾動軸承，開關靈活，啟閉輕松。
4.閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
5.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6.閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
四、Z11H鍛鋼閘閥主要零件材料：
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM | |
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) | ||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閘板 |
A276 410 & 430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PIFE | ||
|
6 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(l) |
|
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
銷釘 |
A276 420 |
A276 304 | ||
|
9 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) | |
|
10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
A276 410 | |||
|
14 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
銘牌 |
SS | |||
|
16 |
手輪 |
A197 | |||
|
17 |
潤滑墊片 |
A473 431 | |||
|
通徑 |
縮徑RB |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
||
|
NPS |
全徑FB |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 | ||
|
L |
150～800Lb |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 | |
|
900Lb |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
210 | ||
|
1500Lb |
111 |
111 |
111 |
114 |
120 |
140 |
162 |
210 | ||
|
H（OPEN） |
150～800Lb |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 | |
|
900～1500Lb |
169 |
197 |
197 |
236 |
246 |
283 |
330 |
354 | ||
|
W |
150～800Lb |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 | |
|
900～1500Lb |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 | ||
|
Weights |
Bolted |
150～800Lb |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
|
900～1500Lb |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 | ||
|
Welded |
150～800Lb |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 | |
|
900～1500Lb |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22 | ||
華特隆訂貨須知：
一、Z11H鍛鋼閘閥產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z11H鍛鋼閘閥型號，請按Z11H鍛鋼閘閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
