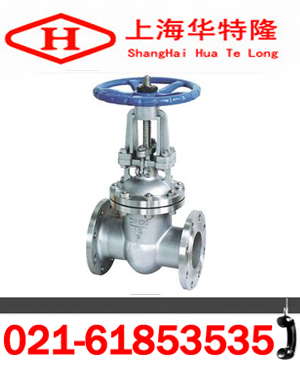

Z41H不銹鋼閘閥產品使用說明
一、概述：
Z41H不銹鋼閘閥結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。
二、Z41H不銹鋼閘閥特點：
① 符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
② 密封副配對先進合理，閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
③ 閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
④ 可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
三、Z41H不銹鋼閘閥性能及優點：
1.國內外先進標準的要求，密封可靠，性能優良，造型美觀。
2.閘板、閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3.采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
4.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
5.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6. 閥體材料品種齊全，填料、墊片能適用于各種壓力、溫度及介質工況。
四、Z41H不銹鋼閘閥性能規范:
|
型號 |
公稱壓力Nominal Presure |
試驗壓力Test Pressure |
工作溫度(℃)Working Temperature |
適用介質SuitableMedium | ||
|
強度(水)(Mpa) |
密封(水)空氣(Mpa) |
低壓密封空氣(Mpa) | ||||
|
Z41H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
|
硝 酸類 | ||||||
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸類 | ||||||
|
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
NITRIC ACID |
|
硝 酸類 | ||||||
|
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸類 | ||||||
|
零件名稱 |
材料 Material | ||
|
Z41Y-16I |
Z41W-16P |
Z41W-16R | |
|
閥體、閥蓋 |
鉻鎳鋼Ci Ni steel |
鉻鎳鈦鋼 |
鉻鎳鋁鈦鋼 |
|
閥板Wedge gate |
合金鋼＋硬質合金 | ||
|
閥桿Stem |
合金鋼Alloy steel | ||
|
閥桿螺母Stem nut |
鋁鐵青銅 Al bronze | ||
|
手輪Hand wheel |
灰鑄鐵、可鍛鑄鐵 Csatiom forageable casriron | ||
|
型號 |
公稱通徑DN |
尺寸(mm) Dimensions | |||||||
|
L |
D |
D1 |
D2 |
H |
b-f |
Z-φd |
D0 | ||
|
Z41H-16P Z41H-16R |
15 |
130 |
95 |
65 |
45 |
170 |
16-2 |
4-14 |
120 |
|
20 |
150 |
105 |
75 |
55 |
190 |
16-2 |
4-14 |
140 | |
|
25 |
160 |
115 |
85 |
65 |
205 |
16-2 |
4-14 |
160 | |
|
32 |
180 |
135 |
100 |
78 |
270 |
18-2 |
4-18 |
180 | |
|
40 |
200 |
145 |
110 |
85 |
310 |
18-3 |
4-18 |
200 | |
|
50 |
250 |
160 |
125 |
100 |
358 |
18-3 |
4-18 |
240 | |
|
65 |
265 |
180 |
145 |
120 |
373 |
18-3 |
4-18 |
240 | |
|
80 |
280 |
195 |
160 |
135 |
435 |
20-3 |
8-18 |
280 | |
|
100 |
300 |
215 |
180 |
155 |
500 |
20-3 |
8-18 |
300 | |
|
125 |
325 |
245 |
210 |
185 |
614 |
22-3 |
8-18 |
320 | |
|
150 |
350 |
280 |
240 |
210 |
674 |
24-3 |
8-23 |
360 | |
|
200 |
400 |
335 |
295 |
265 |
818 |
26-3 |
12-23 |
400 | |
|
250 |
450 |
405 |
355 |
320 |
969 |
30-3 |
12-25 |
450 | |
|
300 |
500 |
460 |
410 |
375 |
1145 |
30-4 |
12-25 |
560 | |
一、Z41H不銹鋼閘閥產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z41H不銹鋼閘閥型號，請按Z41H不銹鋼閘閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
