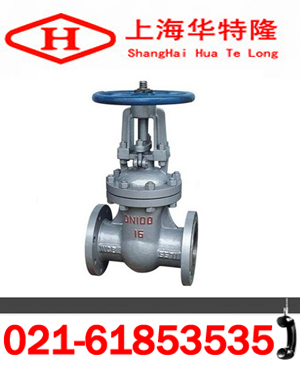

Z41H鑄鋼閘閥性能規范及技術參數
一、概述：
Z41H鑄鋼閘閥是作為截止介質使用，在全開時整個流通直通，此時介質運行的壓力損失最小。閘閥通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況。不適用于作為調節或節流使用。對于高速流動的介質，閘板在局部開啟狀況下可以引起閘門的振動，而振動又可能損傷閘板.
二、Z41H鑄鋼閘閥產品特點：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
三、Z41H鑄鋼閘閥執行標準：
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
四、Z41H鑄鋼閘閥主要性能規范：
|
公稱壓力(MPa) |
試驗壓力(MPa) | |||
|
殼體 |
密封(液) |
密封(氣) |
上密封 | |
|
1.6 |
2.4 |
1.76 |
0.6 |
1.76 |
|
2.5 |
3.8 |
2.75 |
0.6 |
2.75 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.04 |
0.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
17.6 |
0.6 |
17.6 |
五、Z41H鑄鋼閘閥適用范圍：
|
殼體材料 |
適用介質 |
適用溫度 |
|
碳素鋼(C型) |
水、蒸汽、油品 |
≤425 |
|
鉻鎳鈦鋼(P型) |
硝酸類 |
≤200 |
|
鉻鎳鉬鈦鋼(R型) |
醋酸類 |
≤200 |
|
鉻鉬鋼(I型) |
水、蒸汽、油品 |
≤550 |
六、Z41H鑄鋼閘閥主要連接及外形尺寸：
|
公稱通徑DN(mm) |
主要外形尺寸及連接尺寸(mm) | |||||||||
|
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
H1 |
D0 | |
|
Z40、Z41、Z42 | ||||||||||
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
220 |
240 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
255 |
284 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
275 |
303 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
280 |
321 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
300 |
352 |
200 |
|
50 |
250 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
358 |
438 |
240 |
|
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
375 |
450 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
433 |
528 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
502 |
620 |
320 |
|
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
612 |
753 |
360 |
|
150 |
350 |
280 |
240 |
210 |
24 |
3 |
12-Φ23 |
676 |
847 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12-Φ25 |
820 |
1039 |
400 |
|
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12-Φ25 |
969 |
1245 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30 |
3 |
12-Φ25 |
1142 |
1472 |
560 |
|
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16-Φ25 |
1280 |
1450 |
640 |
|
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16-Φ30 |
1452 |
1887 |
640 |
|
450 |
650 |
640 |
585 |
545 |
38 |
4 |
20-Φ30 |
1541 |
2011 |
720 |
|
500 |
700 |
705 |
650 |
608 |
42 |
4 |
20-Φ34 |
1676 |
2181 |
720 |
|
600 |
800 |
840 |
770 |
718 |
46 |
5 |
20-Φ41 |
1874 |
2346 |
800 |
|
700 |
900 |
910 |
840 |
788 |
48 |
5 |
24-Φ41 |
2139 |
2819 |
880 |
|
800 |
1000 |
1020 |
950 |
898 |
50 |
5 |
24-Φ41 |
2293 |
3034 |
980 |
|
900 |
1100 |
1120 |
1050 |
998 |
52 |
5 |
28-Φ41 |
2595 |
3445 |
1080 |
|
1000 |
1200 |
1255 |
1170 |
1110 |
54 |
5 |
28-Φ42 |
2733 |
3683 |
1180 |
|
1200 |
1350 |
1485 |
1390 |
1325 |
56 |
5 |
32-Φ48 |
3032 |
3032 |
1300 |
華特隆閥門訂貨須知：
一、Z41H鑄鋼閘閥產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z41H鑄鋼閘閥型號，請按Z41H鑄鋼閘閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
感謝您訪問我們的網站【//www.zjhtlw.com華特隆公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。 上海華特隆閥門制造有限公司一定是您最佳的選擇！
