詳細介紹一種防爆阻火呼吸閥
1. 一種防爆阻火呼吸閥，由閥蓋、閥體和氣流通道組成，所述閥蓋和閥體螺栓固定連接，氣流通道置于閥體內部中心軸線處，其特征在于：還包括正壓閥盤和負壓閥盤，所述正壓閥盤通過閥盤運動控制裝置垂直固定于氣流通道上端，負壓閥盤通過閥盤運動控制裝置垂直固定于氣流通道下端，所述正壓閥盤和負壓閥盤為圓形氣囊。2. 根據權利要求1所述的防爆阻火呼吸閥，其特征在于：所述正壓閥盤和負壓閥盤之間填充有氮氣。
3. 根據權利要求1所述的防爆阻火呼吸閥，其特征在于：所述閥蓋和閥體為桐合金或鋁合金材質。
說明書
一種防爆阻火呼吸閥
技術領域
本發明涉及一種油品儲罐的阻火通風安全設施，尤其是一種防爆阻火呼吸閥。
背景技術
防爆阻火呼吸閥工作原理是用彈簧限位閥板，由正負壓力決定或呼或吸.呼吸閥應該具有泄放正壓和負壓兩方面功能，具體：當容器承受正壓時，呼吸閥打開呼出氣體泄放正壓；當容器承受負壓時，阻火呼吸閥打開吸入氣體泄放負壓。由此保證壓力在一定范圍內，從而保證容器的安全。
現有的防爆阻火呼吸閥的閥盤存在密閉性和靈活性無法兼顧的技術問題，大大影響了呼吸閥的使用性能。
發明內容
本發明所要解決的技術問題在于提供了一種防爆阻火呼吸閥。
為解決上述技術問題，本發明的技術方案是：
一種防爆阻火呼吸閥，由閥蓋、閥體和氣流通道組成，所述閥蓋和閥體螺栓固定連接，氣流通道置于閥體內部中心軸線處，還包括正壓閥盤和負壓閥盤，所述正壓閥盤通過閥盤運動控制裝置垂直固定于氣流通道上端，負壓閥盤通過閥盤運動控制裝置垂直固定于氣流通道下端，所述正壓閥盤和負壓閥盤為圓形氣囊。
優選的，上述防爆阻火呼吸閥，所述正壓閥盤和負壓閥盤之間填充有氮氣。
優選的，上述防爆阻火呼吸閥，所述閥蓋和閥體為桐合金或鋁合金材質。
本發明的有益效果是：
上述防爆阻火呼吸閥由于將正壓閥盤和負壓閥盤設計為圓形氣囊構造，增加了閥盤的潤滑性，有效解決了現有呼吸閥密閉性和靈活性無法兼顧的技術問題，且結構簡單便于操作。
附圖說明

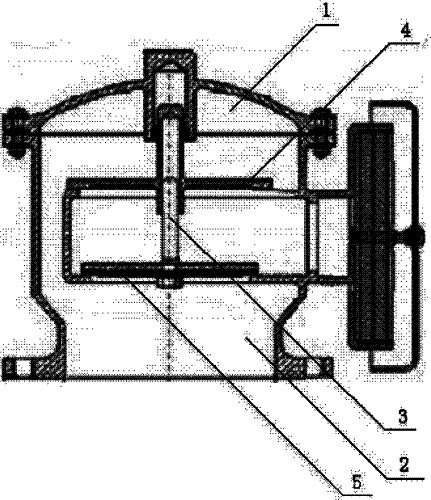

圖1是本發明提供的一種防爆阻火呼吸閥的結構示意圖。
圖中：1-閥蓋 2-閥體 3-氣流通道4-正壓閥盤 5-負壓閥盤
具體實施方式
為進一步說明本發明，現配合附圖進行詳細闡述：
一種防爆阻火呼吸閥，由閥蓋1、閥體2和氣流通道3組成，所述閥蓋1和閥體2螺栓固定連接，氣流通道3置于閥體2內部中心軸線處，還包括正壓閥盤4和負壓閥盤5，所述正壓閥盤4通過閥盤運動控制裝置垂直固定于氣流通道3上端，負壓閥盤5通過閥盤運動控制裝置垂直固定于氣流通道3下端，所述正壓閥盤4和負壓閥盤5為圓形氣囊，正壓閥盤4和負壓閥盤5之間填充有氮氣，所述閥蓋1和閥體2為桐合金或鋁合金材質。
以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
