產品說明

一、概述：

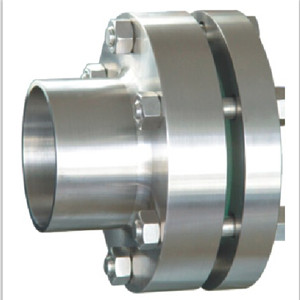

    JB595-64帶頸視鏡又稱為壓力容器視鏡，與常規設備視鏡的區別就在于視鏡底部多了一截管子，就是我們說的“頸”，其作用就是把視鏡的密封與焊接口分了開來,使焊接應力對視鏡密封面的影響減少到很小。帶頸視鏡的“頸”，還分為標準型和非標型。
二、JB595-64帶頸視鏡適用范圍：
1.化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等。
2.化工生產中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等。
3.制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑。
4.輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥品等。
三、JB595-64帶頸視鏡的操作壓力：
鈉鈣玻璃：0.6Mpa
硼硅玻璃:0.6~1.0Mpa
石英玻璃:0.6~3.5Mpa.
密封圈材質：聚四氟乙烯、耐油石棉、丁腈橡膠等。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）。
制造、檢測標準：參照«HGJ501-86壓力容器視鏡»設計制造和驗收。
四、JB595-64帶頸視鏡主要技術參數：
殼體材質：碳鋼、不銹鋼（SUS304、SUS304L、SUS316、SUS316L)、襯氟、塑料（PP、PVC等）。
視窗材質：鈉鈣玻璃、硼硅玻璃、石英玻璃
工作溫度：鈉鈣玻璃的額定允許溫度為150°C，溫度的急劇變化范圍為130°C至30°C.。
硼硅玻璃的額定允許溫度為380°C，溫度的急劇變化范圍為330°C至30°C.。
石英玻璃的額定允許溫度為800°C，溫度的急劇變化范圍為550°C至30°C。
五、JB595-64帶頸視鏡主要外形及連接尺寸：

公稱通徑DN	視鏡玻璃規格D2×b	D	D1	b1	b2	dn	h	≈H	雙頭螺栓		總重kg
									數量	直徑×長度
50	65×10	115	90	14	12	57	45	753	6	M10×28	1.69
80	95×15	145	120	18	14	89	50	82	8	M10×32	3.25
125	140×20	205	175	20	16	133	50	88	8	M12×38	6.05
150	165×20	230	200	22	18	159	60	100	8	M12×40	8.

六、JB595-64帶頸視鏡維護及保養:
1）帶頸視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
2）視窗玻璃屬宜損件，安裝視鏡時要輕拿輕放,均勻受力；
3）視鏡玻璃耐溫耐壓有相應的局限，請嚴格執行說明書上之規定。
4）允許急變溫度<60℃，玻璃因溫差過大會破裂。
5）根據壓力要求，可以適當加大上下法蘭的厚度，玻璃管的厚度，以提高抗壓能力,但相差不大。
華特隆閥門訂貨須知：
    一、①JB595-64帶頸視鏡產品名稱與型號②JB595-64帶頸視鏡口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定JB595-64帶頸視鏡型號，請按JB595-64帶頸視鏡型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
