產品說明
一、概述:
PC系列空氣泡沫產生器主要由殼體組、泡沫噴管組和導板組三個部份構成。當泡沫混合液流過產生器噴嘴時,形成擴散的霧化射流,在其周圍產生負壓,從而吸入大量空氣形成空氣泡沫,空氣泡沫通過泡沫噴管和導板輸入貯罐內,沿罐壁淌下,平穩地覆蓋在燃燒液面上。
二、PC系列空氣泡沫產生器作用:
PC系列空氣泡沫產生器是將比例混合裝置產生的泡沫混合液與吸入的空氣混合、發泡產生泡沫,并將泡沫噴灑到燃燒液體表面,形成泡沫層、隔絕空氣、吸收熱量,從而把火撲滅的裝置。一般用于撲救A、B類火災,主要用于撲救油類火災。
三、PC系列空氣泡沫產生器結構圖:
1、密封玻璃
2、玻璃壓圈
3、噴咀
4、濾網
5、罩板
6、殼體
7、泡沫噴管組
8、殼體組
9、導板組
四、PC系列空氣泡沫產生器工作原理:
PCL系列泡沫產生器主要由泡沫產生器組、泡沫噴管(現場自制)和導流板三個部分組成。當泡沫混合液流過泡沫產生器時,形成擴散的霧化射流,在其周圍產生負壓,吸入空氣形成泡沫。空氣泡沫通過泡沫噴管到導流板上,再經導流板折射到儲罐內罐壁上覆蓋燃燒液面。
五(wu)、PC系列空氣泡沫產生器技術參數:
型號規格 |
圖號 |
重量 |
技術條件 |
PC4(25升) |
GKP-25 |
16 |
1、工作壓力Kg/cm2時,混合液為4升/秒泡沫發生量25升。 |
PC8(50升) |
GKP-50 |
22 |
1、工作壓力5 Kg/cm2時,混合液為8升/秒泡沫發生量50升。 |
PC16(100升) |
GKP-100 |
32 |
1、工作壓力Kg/cm2時,混合液為8升/秒泡沫發生量100升。 |
PC24(150升) |
GKP-150 |
40 |
1、工作壓力Kg/cm2時,混合液為8升/秒泡沫發生量150升。 |

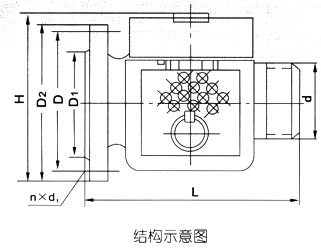

六、PC系列空氣泡沫產生器外形連接尺寸:
型號規格 |
安裝尺寸(毫米) | |||||||
D |
D1 |
D2 |
d |
L |
H |
n |
di | |
25升 |
Φ130 |
Φ110 |
Φ160 |
KG2″ |
216 |
170 |
4 |
Φ14 |
50升 |
Φ150 |
Φ125 |
Φ185 |
KG21/2″ |
228 |
90 |
4 |
Φ18 |
100升 |
Φ200 |
Φ175 |
Φ235 |
KG3″ |
230 |
210 |
8 |
Φ18 |
150升 |
Φ225 |
Φ200 |
Φ260 |
KG4″ |
234 |
230 |
8 |
Φ18 |
PC系列空氣泡沫產生器安裝保養:
1)空氣泡沫產生器上有標牌,注明型號、規格、制造日期,安裝前要根據產品型號自行配制泡沫噴管組。
2)先將導板組裝在貯罐內壁上,然后再裝泡沫噴管組和殼體組,罩板應在上方。
3)安裝結束后進行泡沫噴射試驗一次,以觀察噴射泡沫是否正常,水泵供水壓力和產生器進口壓力是否符合要求;管路有無滲漏現象等,再安裝好密封玻璃。
4)空氣泡沫產生器整個管道要保證暢通,要經常檢查是否有堵塞現象。密封玻璃是否完好。
5)為了避免和減輕貯罐壁變形時對管道的破壞,要在產生器進口管道中安裝一段相同口徑的金屬軟管。
