產品說明

一、概述：

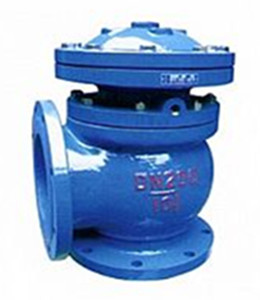

    JM744X-16隔膜式快開排泥閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需要一分鐘打開閥板。此閥要利用手動換方閥或電磁閥可遠距離控制排你閥開關。該閥密封性強、開關性能好，檢修方便，使用壽命達五年以上，保用期為十八個月。
二、工作原理及性能：
    JM744X-16隔膜式快開排泥閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需要一分鐘打開閥板。此閥要利用手動換方閥或電磁閥可遠距離控制排你閥開關。該閥密封性強、開關性能好，檢修方便，使用壽命達五年以上，保用期為十八個月。
三、JM744X-16隔膜式快開排泥閥技術參數：
公稱壓力：0.6MPa-2.5 MPa
公稱通徑：DN50-400MM
低驅動壓力：0.15 MPa
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0~80℃
法蘭標準：GB/T 17241.6   GB/T 9113
試驗標準：GB/T 13927  API598
四、JM744X-16隔膜式快開排泥閥主要部件材料：
☆閥體：HT200
☆隔膜上腔：HT200
☆隔膜下腔：HT200
☆閥板：HT200
☆閥桿：不銹鋼
☆拼帽：A3鋼
☆隔膜片，抗磨丁晴橡膠和尼龍
五、JM744X-16隔膜式快開排泥閥外形連接尺寸：

公稱通徑	DN100	DN150	DN200	DN250	DN300
D	215	280	335	390	440
D1	180	240	295	350	400
D2	270	350	430	490	550
H	370	440	530	615	710
L	160	190	215	245	275
L1	120	150	190	220	260
n-d	8-Φ18	8-Φ23	8-Φ23	12-Φ23	12-Φ23

華特隆閥門訂貨須知：
    一、①JM744X-16隔膜式快開排泥閥產品名稱與型號②JM744X-16隔膜式快開排泥閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定JM744X-16隔膜式快開排泥閥型號，請按JM744X-16隔膜式快開排泥閥型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
尊敬的客戶：
一、概述：
   JM742X隔膜式池底排泥閥有閥體，上下隔膜腔、膜片、閥桿組成。安裝在各類沉淀水池的底部，通過換向閥的控制排除池底的泥沙及污物。公稱壓力：1.0MPa啟閉動作壓力：0.15～0.6MPa隔膜傳動介質：清水、空氣適用介質：原水、清水、污水工作溫度：0～80℃ 。
二、JM742X隔膜式池底排泥閥主要零部件材質：
閥體：HT200
隔膜上腔：HT200
隔膜下腔：HT200
閥板：HT200
閥桿：不銹鋼
拼帽：A3鋼
隔膜片：抗磨丁晴橡膠和尼龍
三、JM742X隔膜式池底排泥閥技術參數：
1)工作壓力：0.6-1.6Mpa
2)使用介質：水，油品
3)使用溫度：常溫0℃-80℃
4)隔膜室工作壓力：0.1-1.0Mpa
5)隔膜室工作液：氣、清水，防銹液體
四、JM742X JM642X隔膜式池底排泥閥連接尺寸：

法蘭連接尺寸 按JB78	DN	100	150	200	250	300	350	400
	H	260	375	250	525	585	600	680

訂貨須知：
    一、①JM742X隔膜式池底排泥閥產品名稱與型號②JM742X隔膜式池底排泥閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定JM742X隔膜式池底排泥閥型號，請按JM742X隔膜式池底排泥閥型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
尊敬的客戶：
    歡迎您訪問我們的網站moivx.cn，首先感謝您對我們華特隆的關注，如果您對我們的產品、服務有任何建議或者疑問的話，請立即聯系我們！我們會盡心盡力為您提供優良的服務。華特隆人祝福您----尊貴的客人！！！上海華特隆閥門制造有限公司是您理想的選擇！
