產品說明

一、概述：

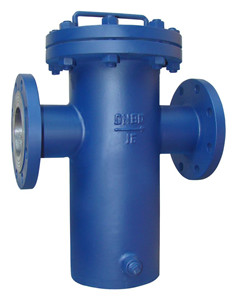

    SBR籃式過濾器的結構主要包括連接管道、筒體、濾籃、法蘭、法蘭蓋和緊固件等。也被叫做籃式過濾器和直通過濾器。通常是直接連入機械設備的管路中，攔截流體中的雜質，保證機械設備正常運轉。該過濾器設計合理，使用方便，可打開上蓋拿出濾網處理污物，不會帶有污物留在管內，濾網采用40-200目。
二、工作原理：
    SBR籃式過濾器是直接連入管道使用。在生產過程中，流體會隨著管道流經直通過濾器，液體先通過桶體而后進入濾籃，流體從濾籃的縫隙中流出，直至過濾器的出口被排出，流體中的固體雜質顆粒為濾籃所阻擋，與流體分離完成過濾。過濾器使用一段時間后，固體雜質在濾籃中堆積，這時只要旋開主管底部的螺塞，將直通過濾器內的液體排凈，拆卸法蘭，清洗濾籃后重新裝入，就能完成雜質的清理了。
三、產品特點：
1、過濾精度高，可根據客戶需求配置過濾網的精細度。
2、工作原理簡單、結構也不復雜，容易安裝、拆卸和維護。
3、設備易損件少，無耗材，運行維護費用低，操作管理簡單。
4、穩定生產工藝流程，保護儀器儀表和機械設備，維護生產的安全和穩定。
5、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成。
四、SRB籃式過濾器主要零件材料：

殼體材質	鑄鐵、碳鋼	不銹鋼
濾框濾網材質	不銹鋼
密封件材質	耐油石棉、柔性石墨、聚四氟乙烯
工作溫度(℃)	-30～+380	-80～+450
公稱壓力(MPa)	0.6～6.4 (150Lb～300Lb)
過濾精度（目/in）	10-300
連接方式	法蘭、對焊

五、SRB籃式過濾器外形連接尺寸：

公稱通徑 DN（mm）	尺 寸（mm）				管 塞
	L	H	H1	D0
25	180	260	160	76	R3/4"
32	200	270	160	76	R3/4"
40	260	300	170	108	R3/4"
50	260	300	170	108	R3/4"
65	330	360	210	133	R3/4"
80	340	400	250	159	R3/4"
100	400	470	300	219	R3/4"
125	480	550	360	273	R3/4"
150	500	630	420	273	R3/4"
200	560	780	530	325	R3/4"
250	660	930	640	426	M20*1.5
300	750	1200	840	478	M20*1.5

華特隆訂貨須知：
一、SRB籃式過濾器產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定SRB籃式過濾器型號，請按SRB籃式過濾器型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
尊敬的客戶：感謝您訪問我們的網站【//moivx.cn華特隆公司】如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。上海華特隆閥門制造有限公司一定是您最佳的選擇！
