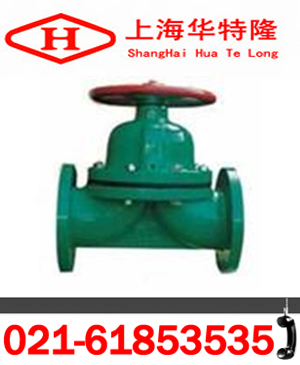

G41J手動襯膠隔膜閥產品技術性能介紹

發布日期：2016-09-14 文字：【大】【中】【小】

一、G41J手動襯膠隔膜閥概述：

G41J手動襯膠隔膜閥是一種特殊形工的具有截斷功能的閥門，其啟閉件由鋼質瓣與軟質材料（橡膠和氟塑料復合）制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質之目的。

二、G41J手動襯膠隔膜閥主要特點：

堰式隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
3、沒有填料函，因此沒有外漏；
4、隔膜可更換，維護費用低；
5、流線型的流道，使得壓力損失小；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

三、G41J手動襯膠隔膜閥主要材料：

視裹材質（代號）	適用溫度	適用介質
硬橡膠（NR）	-10 ℃～85 ℃	除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。
軟橡膠（BR）	-10 ℃～85 ℃	具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。
丁基膠（IIR）	-10 ℃～120 ℃	抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。
氯丁膠	（CR）-10 ℃～120℃	動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。
鑄鐵不視裹	-40℃～100 ℃	非腐蝕性介質

四、G41J手動襯膠隔膜閥主要外形連接尺寸：

公稱通徑 DN (mm)	公稱壓力 PN (MPa)	工作壓力 WP (MPa)	主要外形尺寸 (mm)										適用范圍	重量（kg）
			L		D1	D	D0	?	Z	H	溫度（°C）	介質		重量（kg）
			J型	W型	D1	D	D0	?	Z	H	溫度（°C）	J型	W型
20	1.6	1.6	121	117	75	105	70	13.5	4	103	小于等于100	一般腐蝕性	非腐蝕性	3
25			131	127	85	115	83	13.5		112				4.3
32			150	146	100	140	114	17.5		144				6.5
40			163	159	110	150	114			156				7.9
50			194	190	125	165	140			177				10.6
65	1.0	1.0	220	216	145	185	165			164.5				17.6
80			258	254	160	200	230		8	181.5				25.5
100			309	305	180	220	280			253				36.2
125			362	356	210	250	280			282				47.5
150			412	406	240	285	368			366.5				74
200			527	521	295	342	483	22						143
