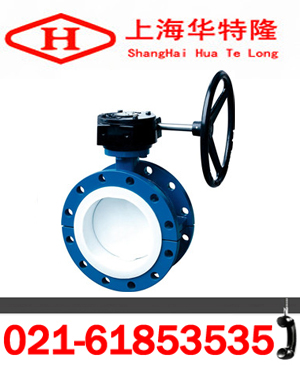

D341F46法蘭式襯氟蝶閥產品技術性能介紹

一、概述：
    D341F46法蘭式襯氟蝶閥是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，在常規蝶閥的閥內和閥板上襯聚四氟，使介質和閥體隔離，達到防腐的效果。D341F46法蘭襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可做快速切斷或調節流量之用。在常規條件下可以替代不銹鋼閥體，具有更高的性價比。
二、D341F46法蘭式襯氟蝶閥結構特點：
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想。
3.四級加載彈性密封,絕對保證了閥門內、外的零泄露;
4.采用可調性彈子定位,定位準確,結構簡單。
三、D341F46法蘭式襯氟蝶閥基本型號：

手動	DA 43F（半襯）	蝸 輪 轉 動	DA 343F（半襯）
	DA 43F3 （全襯里）		DA 343F3 （全襯里）
	DA 43F46（全襯里）		DA343F46（全襯里）
氣動	DA 643F（半襯）	電動	DA 943F（半襯）
	DA 643F3 （全襯里）		DA 943F3 （全襯里）
	DA643F46（全襯里）		DA9 43F46（全襯里）

四、D341F46法蘭式襯氟蝶閥主要性能：

密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
CPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿類

五、D341F46法蘭襯氟蝶閥外形連接尺寸：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P8	R8	P3	R3
1	閥體/閥蓋	A126-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	蝶板	A216-WCB	A105	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	閥桿	A182-F6		A182-F304	A182-F316	A182-F304L	A182-F316L
4	襯里/閥座	PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5	緊固銷	A182-F6		A182-F304	A182-F316	A182-F304L	A182-F316L
6	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
7	填料壓蓋	A216-WCB		CF8	CF8M	CF8	CF3M
8	支架	A216-WCB		A351-CF8		A351-CF8
9	緊固螺栓	A193-B7		A193-B8M		A193-B8M
10	螺母	A194-2H		A194-8		A194-8

六、D341F46法蘭式襯氟蝶閥外形連接尺寸：

公稱通經		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.0MPa						PN1.6MPa
40	3/2	106	145	110	85	3	18	4-φ18	145	110	85	3	18	4-φ18
50	2	108	160	125	100	3	20	4-φ18	160	125	100	3	20	4-φ18
65	5/2	112	180	145	120	3	20	4-φ18	180	145	120	3	20	4-φ18
80	3	114	195	160	135	3	22	4-φ18	195	160	135	3	22	8-φ18
100	4	127	215	180	155	3	22	8-φ18	215	180	155	3	24	8-φ18
125	5	140	245	210	185	3	24	8-φ18	245	210	185	3	26	8-φ18
150	6	140	280	240	210	3	24	8-φ23	280	240	210	3	28	8-φ18
200	8	152	335	295	265	3	26	8-φ23	335	295	265	3	30	12-φ23
250	10	250	390	350	320	3	28	12-φ23	405	355	320	3	32	12-φ25
300	12	270	440	400	368	3	28	12-φ23	460	410	375	4	34	12-φ25
350	14	290	500	460	428	4	30	16-φ23	520	470	435	4	38	16-φ25
400	16	310	565	515	482	4	32	16-φ25	580	525	485	4	40	16-φ30
450	18	330	615	565	532	4	32	20-φ25	640	585	545	4	44	20-φ30
500	20	350	680	620	585	4	34	20-φ25	705	650	608	4	46	20-φ34
600	24	390	780	725	685	5	36	20-φ30	840	770	718	5	54	20-φ41
700	28	430	895	840	800	5	40	24-φ30	910	840	788	5	54	24-φ41
800	32	470	1010	950	905	5	44	24-φ34	1020	950	898	5	54	24-φ41

華特隆閥門訂貨須知：

    一、①D341F46法蘭式襯氟蝶閥產品名稱與型號②D341F46法蘭式襯氟蝶閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定D341F46法蘭式襯氟蝶閥型號，請按D341F46法蘭式襯氟蝶閥型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
