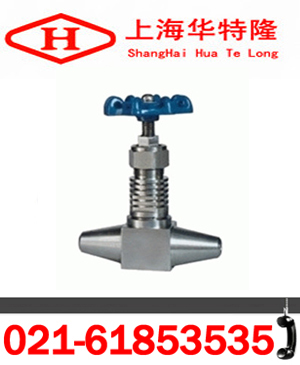

J61W焊接式針型閥產品技術性能介紹
一、概述:
J61W焊接式針型閥是電力、電氣、機電設備工程、電控設備工程中應用最多的閥門之一，由于其安裝方便，制造合理，經濟簡單，所以大量使用在電力工程等管道中，本公司生產的針型閥外表美觀，密封性能好，耐壓高，拆裝維護方便，深得廣大新老客戶的好評。
二、JJ61W焊接式針型閥執行標準：
設計與制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
結構長度：GB12221
檢驗與實驗：GB/T13927
三、J61W焊接式針型閥主要參數：
|
型號 |
公稱壓力 MPa |
試驗壓力 MPa |
工作壓力 MPa |
工作溫度 （℃） |
適用介質 | ||
|
殼 體 |
密 封（液） |
密 封（氣） | |||||
|
J61W-100 |
10. |
15.0 |
11.0 |
0.6 |
10.0 |
C≤425℃ P≤540℃ |
水、油品、液化石油氣等 |
|
J61W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 | ||
四、J61W焊接式針型閥外形連接尺寸：
|
公稱直徑 DN (mm) |
尺 寸 (mm) |
重量 (Kg) | |||
|
L |
H |
H1 |
D1 | ||
|
6 |
100 |
110 |
125 |
80 |
0.65 |
|
10 |
110 |
130 |
150 |
100 |
0.65 |
|
15 |
130 |
145 |
170 |
110 |
0.8 |
|
20 |
150 |
170 |
190 |
125 |
1.1 |
|
25 |
170 |
180 |
210 |
125 |
1.8 |
|
32 |
180 |
200 |
250 |
160 |
5.0 |
華特隆訂貨須知：
一、①J61W焊接式針型閥產品名稱與型號②J61W焊接式針型閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定J61W焊接式針型閥型號，請按J61W焊接式針型閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
