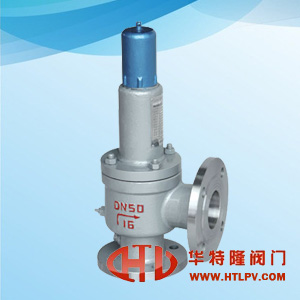

A42Y彈簧全啟封閉式安全閥產品技術性能介紹

發布日期：2016-08-31 文字：【大】【中】【小】

一、A42Y彈簧全啟封閉式安全閥概述：
A42Y彈簧全啟封閉式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。廣泛適用于工作溫度≤300℃空氣、石油氣、液體等介質的設備和管路上。A42Y-P型及A42Y-R型彈簧全啟封閉式安全閥適用于工作溫度≤200℃有腐蝕性的介質的設備和管路上，作為超壓保護裝置。
二、A42Y彈簧全啟封閉式安全閥主要零部件材料：

NO.	零件名稱	A42Y-160 A42Y-320 材料	A42Y-160P A42Y-320P 材料	A42Y-160R A42Y-320R 材料
1	法蘭	35/35CrMoA	2Cr13	1Cr18Ni12Mo2Ti
2	閥座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	閥體	40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	調節圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	反沖盤	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	導向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥蓋	ZG230-450	ZG230-450	ZG230-450
9	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
10	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
11	調整螺桿	45	2Cr13	2Cr13
12	閥帽	ZG200-400	ZG200-400	ZG200-400
13	密封面材料	堆焊Co基硬質合金

三、A42Y彈簧全啟封閉式安全閥外形連接尺寸：

型號	公稱通徑	do	d	M	K	D	Z-ød	b	d1	M1	K1	D1	Z1-ød1	b1	L	L1	≈H
A42Y-160	15	8	20	M34×2	60	95	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	20	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	25	14	28	M33×2	68	105	3-18	20	50	M64×3	115	165	6-26	32	150	150	280
	32	15	37	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	390
	40	20	47	M52×2	115	165	6-26	28	65	M80×3	145	200	6-29	40	180	180	495
	50	25	59	M64×3	115	165	6-26	32	80	M100×3	170	225	6-33	50	165	165	400
A42Y-320	15	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	20	8	30	M33×2	75	110	3-18	22	29	M42×2	80	115	4-18	22	95	100	220
	25	14	35	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	280
	32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150	390
	40	20	58	M64×3	115	165	6-26	32	65	M80×3	145	200	6-29	40	180	180	495
	50	25	70	M80×3	145	200	6-29	40	80	M100×3	170	225	6-33	50	165	165	400
A42Y-400	32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150	397

四、安全閥常見故障及消除方法：
（1）排放后閥瓣不回座。這主要是彈簧彎曲閥桿、閥瓣安裝位置不正或被卡住造成的。應重新裝配。
（2）泄漏。在設備正常工作壓力下，閥瓣與閥座密封面之間發生超過允許程度的滲漏。其原因有：閥瓣與閥座密封面之間有臟物。可使用提升扳手將閥開啟幾次，把臟物沖去；密封面損傷。應根據損傷程度，采用研磨或車削后研磨的方法加以修復；閥桿彎曲、傾斜或杠桿與支點偏斜，使閥芯與閥瓣錯位。應重新裝配或更換；華特隆閥門彈簧彈性降低或失去彈性。應采取更換彈簧、重新調整開啟壓力等措施。
（3）到規定壓力時不開啟。造成這種情況的原因是定壓不準。應重新調整彈簧的壓縮量或重錘的位置；閥瓣與閥座粘住。應定期對安全閥作手動放氣或放水試驗；杠桿式安全閥的杠桿被卡住或重錘被移動。應重新調整重錘位置并使杠桿運動自如。
（4）排氣后壓力繼續上升。這主要是因為選用的安全閥排量小平設備的安全泄放量，應重新選用合適的安全閥；閥桿中線不正或彈簧生銹，使閥瓣不能開到應有的高度，應重新裝配閥桿或更換彈簧；排氣管截有不夠，應采取符合安全排放面積的排氣管。
（5）閥瓣頻跳或振動。主要是由于彈簧剛度太大。應改用剛度適當的彈簧；調節圈調整不當，使回座壓力過高。應重新調整調節圈位置；排放管道阻力過大，造成過大的排放背壓。應減小排放管道阻力。
（6）不到規定壓力開啟。主要是定壓不準；彈簧老化彈力下降。應適當旋緊調整螺桿或更換彈簧。

華特隆訂貨須知：
一、A42Y彈簧全啟封閉式安全閥產品名稱與型號口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定A42Y彈簧全啟封閉式安全閥型號，請按A42Y彈簧全啟封閉式安全閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
尊敬的客戶：感謝您訪問我們的網站【//www.htlpv.com華特隆公司】如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。上海華特隆閥門制造有限公司一定是您最佳的選擇！
①本保證書只針對上海華特隆閥門制造有限公司所銷售的產品。
②本公司產品實行質量三包，即：包修、包退、包換。
③包修服務包括：保修期內屬于保修范圍的免費維修，超過保修期或在保修期內但不屬于保修范圍的有償維修。
④保修期以客戶方驗收合格之日起，為期12個月。貨物運至客戶方后，客戶方必須在七個工作日內對產品進行驗收，在半個月內未提出異議，供方視全部為合格產品。
⑤保修范圍：在保修期內，產品由于生產質量、上次維修質量原因引起的故障范圍。
