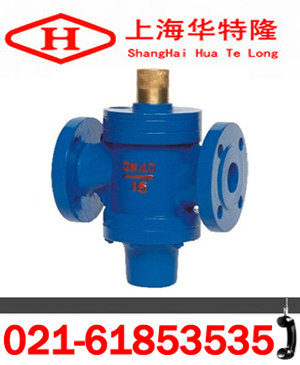

ZLF自力式流量平衡閥產品技術參數說明

一、ZLF自力式流量平衡閥概述：
    該閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經該被控系統流量不變的閥門，ZLF自力式流量平衡閥具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制。運行前一次性測試調節，可使系統流量自動恒定在預先設置的設定值。ZLF自力式平衡閥流量調節準確，操作簡單，運作平穩，性能可靠，使用壽命長。
二、ZLF自力式流量平衡閥工作原理：
    自力式平衡閥由自動調節閥瓣和手動調節閥瓣兩部分組成。系統流體的工作壓力為P1,手動調節閥瓣的前后壓力分別為P2、P3。當手動調節閥瓣調到基本一位置時，即人為確定了”設定流量“，以及相對應的固定（P2-P3)值。當系統流量增大時，此時自動調節閥瓣自動關小，直到流量重新維持到設定流量，發之亦然。
三、ZLF自力式流量平衡閥結構特點：
1）能使系統流量自動平衡在要求的設定值；
2）能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均“，提高供熱，空調的室溫合格率；
3）能有效克服”大流量，小溫差“的不良運行方式，提高系統能效，實現經濟運行；
4）采用數字顯示裝置，直接設定手動調節閥開度確定流量，使用智能儀表依次性調試。
四、ZLF自力式流量平衡閥技術參數：

型號	ZLF-16
公稱壓力	1.6 MPa
殼體試驗壓力	2.4MPa
使用介質	水、油等非腐蝕性液體
介質溫度	0-80℃

五、ZLF自力式流量平衡閥主要零件材料：

閥體閥蓋	鑄鐵
彈簧	不銹鋼
膜片	尼龍強化橡膠

六、ZZLF自力式流量平衡閥外形連接尺寸：

公稱通徑 (mm)	尺 寸(mm)
	L	H1	H2
15	110	122	70
20	110	122	70
25	115	137	74
32	160	182	91
40	200	191	147
50	215	197	147
65	230	205	154
80	275	259	181
100	290	268	211
125	315	334	227
150	350	357	260
200	430	407	303
250	520	452	367
300	635	486	430
350	670	555	495

六、ZLF自力式流量平衡閥安裝說明：
1.安裝方式：水平、垂直均可；
2.安裝時要注意閥體外水流指示箭頭，遵循方向安裝；
3.安裝前要徹底清除管道內的雜物，通水前必須徹底沖洗管道；
華特隆訂貨須知：
一、ZLF自力式流量平衡閥產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZLF自力式流量平衡閥型號，請按ZLF自力式流量平衡閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
