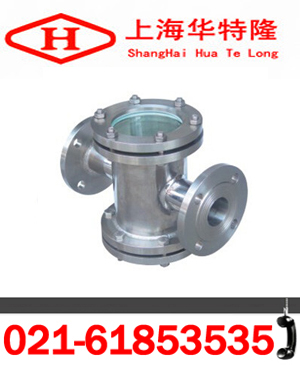

HGS07直通視鏡產品技術性能介紹
一、概述：
HGS07直通視鏡適合于制藥，乳品，石油，啤酒，飲料，化工，水利，電力等行業的排液或受槽前的回流,冷卻水等管道上面,用來監測管道內水流等介質的流動情況,確包生產的安全與產品質量。視鏡能隨時觀察管道中的液體、氣體、蒸氣等介質的流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
二、HGS07直通視鏡適用范圍：
1.化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等。
2.化工生產中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等。
3.制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑。
4.輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥用品等。
三、HGS07直通視鏡技術參數：
視鏡主體材質：碳鋼,不銹鋼304、321、316、316L、襯氟、襯膠、襯鉛.
視鏡視窗材質：鋼化玻璃、鋼化硼硅玻璃、石英玻璃。
視鏡密封墊片材質：橡膠、聚四氟乙烯。
視鏡工作壓力（MPa）：≤1.6
視鏡工作溫度（℃）：0-80℃ 0~200℃ 0-600℃
四、HGS07直通視鏡結構尺寸：
|
G |
DN |
2.5公斤 |
6公斤 | ||||||
|
外形尺寸 |
玻璃板 |
外形尺寸 |
玻璃板 | ||||||
|
H |
L |
直徑 |
厚度 |
H |
L |
直徑 |
厚度 | ||
|
1 |
25 |
200 |
181 |
65 |
10 |
200 |
189 |
65 |
10 |
|
1-1/4 |
32 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
1-1/2 |
40 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
2 |
50 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
2-1/2 |
65 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
3 |
80 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
4 |
100 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
5 |
125 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
|
6 |
150 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
|
殼體材質 |
碳鋼WCB、不銹鋼304、321、316、316L | |
|
視窗材料 |
鋼化硼硅玻璃 |
石英玻璃 |
|
工作溫度（℃） |
0~250 |
0~800 |
|
公稱壓力（MPa） |
＜0.6 |
0.6~2.5 |
|
密封件材質 |
丁腈橡膠、聚四氟乙烯 | |
|
連接形式 |
螺紋連接、法蘭連接 | |
|
允許急變溫度（℃） |
＜60 | |
一、①HGS07直通視鏡產品名稱與型號②HGS07直通視鏡口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定HGS07直通視鏡鏡型號，請按HGS07直通視鏡型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
