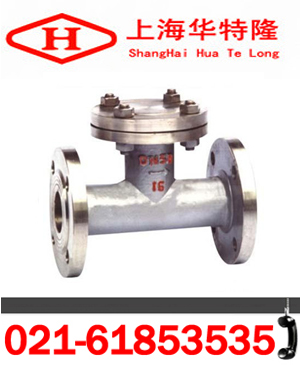

不銹鋼T型過濾器產品技術性能介紹
一、T型過濾器產品概述：
不銹鋼T型過濾器屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
二、不銹鋼T型過濾器使用范圍：
1.石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等。
2.化工生產中的府蝕性物料，如：燒堿、純堿、濃、稀硫酸、碳酸、醋酸、酯酸等。
3.制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
4.輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。連接形式：5.法蘭連接、螺紋連接、焊接。
6.法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。
三、不銹鋼T型過濾器技術參數及使用范圍：
| 技術參數 | 規格尺寸mm | |||||||||||||||||||||||||||||||||||||||||||||||
| 產品型號 | SRT-IV SRT-I SRT-II | 口徑 | L | H | ||||||||||||||||||||||||||||||||||||||||||||
| 殼體材質 | WCB 304 316L | DN50 | 250 | 149 | ||||||||||||||||||||||||||||||||||||||||||||
| 過濾芯件 | 304 316L | DN65 | 292 | 170 | ||||||||||||||||||||||||||||||||||||||||||||
| 螺栓螺母 | 20# 304 316L | DN80 | 312 | 181.5 | ||||||||||||||||||||||||||||||||||||||||||||
| 過濾精度 | 10~300目 | DN100 | 362 | 267 | ||||||||||||||||||||||||||||||||||||||||||||
| 密封墊片 | NER PTFE | DN150 | 464 | 259.5 | ||||||||||||||||||||||||||||||||||||||||||||
| 環境溫度 | +450OC~-30OC | DN200 | 560 | 311 | ||||||||||||||||||||||||||||||||||||||||||||
| 公稱壓力 | 0~10.0MPa 150~600LB | DN250 | 636 | 350.5 | ||||||||||||||||||||||||||||||||||||||||||||
| 連接形式 | 法蘭 螺紋 對焊 | DN300 | 736 | 400 | ||||||||||||||||||||||||||||||||||||||||||||
| 法蘭標準 | GB HG SH JB ANSI JIS DIN | DN350 | 812 | 441 | ||||||||||||||||||||||||||||||||||||||||||||
| 制造標準 | HGJ532-91 GB150-98 | DN400 | 864 | 469 | ||||||||||||||||||||||||||||||||||||||||||||
1)不銹鋼T型過濾器安裝時，進出口方向與閥體上的箭頭方向應保持一致。
2)T型過濾器工作一段時間后，濾芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質。
3)清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞。
4)如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
五、不銹鋼T型過濾器外形連接尺寸：
|
公稱直徑 |
主要尺寸 |
排放□“B” |
參考重量 （KG） | |||
|
L |
L1 |
L2 |
H |
R1/2" | ||
|
50 |
300 |
526 |
164 |
164 |
13.9 | |
|
65 |
338 |
594 |
184 |
184 |
19.5 | |
|
80 |
368 |
652 |
196 |
196 |
24.3 | |
|
100 |
423 |
735 |
220 |
175 |
36.1 | |
|
125 |
466 |
814 |
240 |
194 |
55.3 | |
|
150 |
521 |
917 |
270 |
217 |
74.1 | |
|
200 |
630 |
1108 |
320 |
268 |
145.0 | |
|
250 |
738 |
1310 |
370 |
320 |
220.1 | |
|
300 |
846 |
1512 |
420 |
372 |
317.9 | |
一、①不銹鋼T型過濾器產品名稱與型號②不銹鋼T型過濾器口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定不銹鋼T型過濾器號，請按不銹鋼T型過濾器型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
