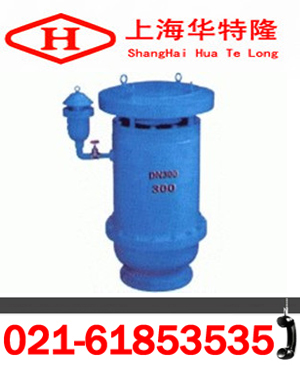

PQ42X高速復合式排氣閥產品性能參數介紹

一、概況：
   PQ42X高速復合式排氣閥是一種排吸氣快速,超大排量的排吸氣閥,廣泛應用于管路上的最高點或轉折點有閉氣的地方,來排除管內的氣體來疏通管道，達到正常工作。如不裝此閥，管道隨時出現氣阻,使管道出現水容量達不到設計要求,其次;管道在運轉時出現停電、停泵管道及時出現負壓力會引起管道振動或破裂。排、進氣閥就迅速把空氣吸入管內,防止管道振動或破裂。
二、PQ42X高速復合式排氣閥原理：
    當水進入管路時,塞頭停在定位架下部,進行大量排氣，當空氣排完時,水進入閥門把球浮起,傳動塞頭到關閉,停止排氣。管道在正常運轉時自然會產生少量氣體,這些氣體會聚集到管內上部,到相當程度,閥內水位下降,浮球順水下降氣體從小孔排出,如出現停電、停泵,管道內水流空時隨時會出現負壓,浮球順水下降,打開小孔帶動大孔進行大量進氣確保管道安全。
三、如何選擇PQ42X高速復合式排氣閥的口徑：
1）在管路中較高的成個點上，分別計算出其最大的排氣（或吸氣量）。
A.如由泵浦送水量計算：（吸）排氣閥C.F.S.=GPM of PUMP/449 （英制）CMH of PUMP(公制)。
B.如由重力計算：（吸）排氣閥C.F.S.=0.08666（SD5）1/2 （英制）或CMH=8.83（SD5）1/2（公制）S=斜率D=管路直徑。
2）如果考慮最大排氣量，一般復合式排氣閥（FKPQ42X）於進口壓力4psi（0.028Mpa）時， 即可將管內空氣在塞頭關閉前，將管內空氣排完，由1a或1b計算出的最大排氣量與4psi為參考點，於性能曲線圖查表，即可得到適當的FKPQ42X口徑。
3）如果考慮最大吸氣量時，一般管內負壓產生且超過5psi(0.03Mpa)以上時，才有可能破管，此時可由1a或1b計算出最大吸氣量與5psi為參考點，於性能曲線圖查表，即可得到適當的FKPQ42X口徑。
4）由2和3項比較，其中較大的口徑，即為我們所需的口徑。
5）如不考慮負壓產生而造成管路破裂時，可直接采用下表選擇適當FKPQ42X口徑，且管內水流速在1.2~2.4m/sec之間，亦可采用下表選擇FKPQ42X口徑。
四、PQ42X高速復合式排氣閥外形、法蘭尺寸表：
