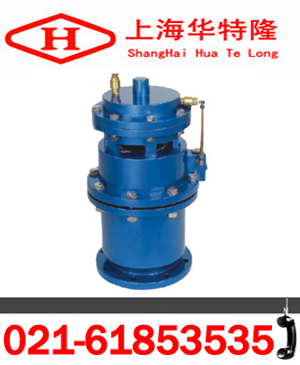

QSP高速氣缸式排氣閥產品性能參數介紹

一、概述:
   QSP高速氣缸式排氣閥是國內目前最先進的氣缸式排氣閥，在結構性能上完全超越了普通高速（雙口）排氣閥和復合式雙口排氣閥，對于管道中的氣體，無論是多段水柱，氣柱相間，有壓無壓均可連續高速排出管道，浮球不頂在排氣口上，不存在卡壞問題，少量氣體可通過微孔排出，管道出現負壓時可注氣，防氣染并緩沖水錘升壓，解除新建管路試車之險，排氣之難，減少城市管網爆管事故，減阻節能，減少壓力震蕩，提高整個供水系統及各種設備的安全可靠性。
二、QSP高速氣缸式排氣閥工作原理：
    QSP高速氣缸式排氣閥是近幾年才出現的進排氣設備，是根據氣缸原理制成的不同于其他任何一種進排氣閥的全新裝置，其原理是用浮筒杠桿等控制氣缸內氣動膜片動作，從而控制閥體排氣口啟閉。在高壓(1MPa以下)狀態下，無論是多段水柱、氣柱相間，有壓無壓氣體均可高速排出。
三、QSP高速氣缸式排氣閥外型尺寸：

型號	DN	D	D1	D2	Z-d	L	H
QSP1.0	16,25,32,45,52	195	160	135	4-18	300	620
	80	195	160	135	8-18	500	620
	100	215	180	155	8-18	500	620
	150	280	240	210	8-23	620	740
	200	340	295	266	8-23	620	780
	250	395	350	319	12-23	620	820
	300	445	400	370	12-23	620	850
	400	565	515	480	16-25	700	910

四、給水管道內氣體的來源：
1)直接進氣：初始未充水的管道或管道使用中放空時的進氣。自由狀態空氣的進氣：如管道進口，負壓管道系統或設備封閉不嚴，以及當管道系統中形成負壓時氣體從QSP高速氣缸式排氣閥、排氣管等處進入的氣體。
2)溶解在水中釋放出來的氣體：清水中溶解的空氣有2％，污水中有3％。原來，山后初家的取水井地下水富含氣體，是管道內氣體過多的主要原因。
