100D定水位閥產品性能參數說明

一、100D定水位閥概述：

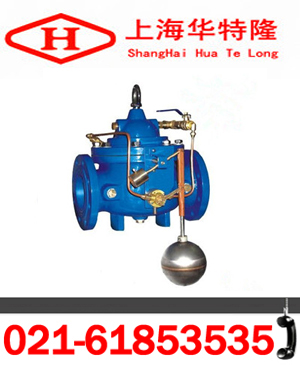

    該閥是一種隔膜式調節水箱和水塔液面高度的閥門。閥門由浮球控制，當液面達到設定高度時閥門通過相關結構將信號傳遞給水泵，水泵停止供水；當液面低于社定位置時水泵自動啟動供水。100D定水位閥動作平穩，有效防止開泵水錘和停泵水錘的產生，避免管道產生過高的壓力。100D定水位閥控制靈敏，液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠、使用壽命長。適用于水箱、水塔的自動供水系統。
二、100D定水位閥示意安裝圖：
100D定水位閥控制靈敏，液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠、使用壽命長。

三、100D定水位閥設計選用要點：
1.工程式中應用的水力控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。
2.根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主 要要求 等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。
3.閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。
4.工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。
5.管路采用法蘭連接時，應采用法蘭連接的水力控制閥；管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。
四、100D定水位閥外形連接尺寸：

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H	212	212	212	265	265	310	350	460	520	570	695	780	905	1025	1080	1030
H1	179	179	179	210	210	215	245	305	365	415	510	560	658	696	735	735



華特隆訂貨須知：
一、100D定水位閥產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定100D定水位閥型號，請按100D定水位閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
