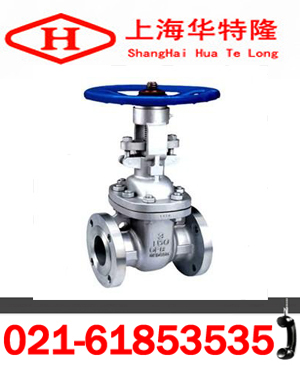

Z41W美標法蘭閘閥產品性能參數說明
一、概述：
Z41W美標法蘭閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，作為截止介質使用。它在全開時整個流通直通，此時介質運行的壓力損失最小。Z41W-150LB美標法蘭閘閥通常適用于不需要 經常啟閉，而且保持閘板全開或全閉的工況，不適用于作為調節或節流使用。臺臣美標法蘭閘閥流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
二、Z41W美標法蘭閘閥特點：
1）產品設計制造符合國外先進標準要求，密封可靠，性能優良。
2）結構設計緊湊合理，造型美觀。
3）采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
4）閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
5）采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
三、Z41W美標法蘭閘閥執行標準：
設計與制造： GB/T12234
結構長度： GB/T12221
法蘭尺寸： JB79
檢驗與試驗： JB/T9092
材 料： GB/T12229 GB/T12230
標 志： GB/T12220
供 貨： JB/T7928
四、Z41W美標法蘭閘閥性能規范:
|
公稱壓力PN（MPa） |
殼體 |
試驗壓力 （MPa） |
上密封 | |
|
密封 （液） |
密封 （氣） | |||
|
1.6 |
2.4 |
1.76 |
0.6 |
1.76 |
|
2.5 |
3.75 |
2.75 |
0.6 |
2.75 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
17.60 |
0.6 |
17.60 |
|
零件名稱 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
|
閥體/閥蓋 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
閘板 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
閥桿 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
閥桿螺母 |
鋁青銅 | |||
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
|
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
|
壓蓋 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
螺栓 |
不銹鋼 | |||
|
螺母 |
不銹鋼 | |||
|
手輪 |
球墨鑄鐵、鑄鋼 | |||
|
型號 |
公稱通徑 |
尺寸(mm) | |||||||
|
L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
D0 | ||
|
Z41W-1.6MPa |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14-2 |
4-14 |
200 |
120 | |
|
25 |
160 |
115 |
85 |
65 |
14-2 |
4-14 |
215 |
140 | |
|
32 |
180 |
135 |
100 |
78 |
16-2 |
4-18 |
260 |
160 | |
|
40 |
200 |
145 |
110 |
85 |
16-3 |
4-18 |
290 |
200 | |
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-18 |
345 |
220 | |
|
65 |
265 |
180 |
145 |
120 |
18-3 |
4-18 |
360 |
240 | |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-18 |
385 |
280 | |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-18 |
430 |
300 | |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-18 |
520 |
320 | |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-23 |
610 |
350 | |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-23 |
765 |
400 | |
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-25 |
895 |
450 | |
|
300 |
500 |
460 |
410 |
375 |
30-4 |
12-25 |
1145 |
500 | |
|
350 |
550 |
520 |
470 |
435 |
34-4 |
16-25 |
1200 |
550 | |
|
400 |
600 |
580 |
525 |
485 |
36-4 |
16-30 |
1400 |
600 | |
|
450 |
650 |
640 |
585 |
545 |
40-4 |
20-30 |
1500 |
650 | |
|
500 |
700 |
705 |
650 |
608 |
44-4 |
20-34 |
1630 |
700 | |
|
600 |
800 |
840 |
770 |
718 |
48-5 |
20-41 |
1830 |
800 | |
1.安裝前須檢查閥腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閘閥前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閘閥時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
華特隆訂貨須知：
一、Z41W美標法蘭閘閥產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z41W美標法蘭閘閥號，請按Z41W美標法蘭閘閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
