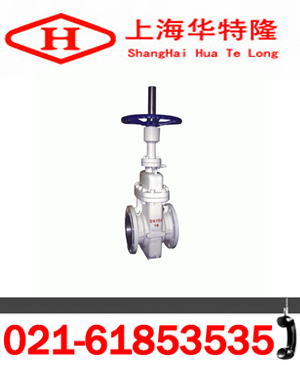

Z43H平板閘閥產品說明書

發布日期：2016-06-27 文字：【大】【中】【小】

一、概述：
Z43H平板閘閥產品適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。
二、Z43H平板閘閥特點：
1）閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2）閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3）閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
4）軛架套管：鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。
5）閥桿：螺紋長度直到托架；銷釘和點焊；具有穩定性。
6）壓力密封：結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。
7）閥座環：焊接閥座環垂直于流動通道，易于維護。
8）執行機構：這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
9）軛架：完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
10）壓蓋：兩件式，自調節壓蓋，避免被彈出。
11）整體后座：硬面，使用壽命最長。
12）閥瓣：彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
13）整體止動：整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。
三、Z43H平板閘閥執行標準：
設計與制造：JB/T5298API6D
法蘭尺寸：JB/T79ANSIB16.5MSSSP44
壓力溫度：ANSIB16.34
結構長度：JB/T5298ANSIB16.10
對焊連接尺寸：GB/T12224ANSIB16.25
檢驗與試驗：JB/T9092API6D
四、Z43H平板閘閥主要零件材料：

閥門/閥蓋	WCB	WC6	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
閥桿	2Cr13	2Cr13	A182-A6a	A182-A316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM

五、Z43H平板閘閥技術參數：

設計等級		常溫下試驗壓力（MPa）				適用溫度℃			適用介質
設計等級		殼體	左密封	左密封	低壓密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公稱壓力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～50	-45～21	-2～121	H2S和CO2總含量大于500mg/m2的介質	石油天然氣、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級Lb	150	3.0	2.2	2.2	0.6
磅級Lb	300	7.7	5.6	5.6	0.6

六、Z43H平板閘閥連接尺寸：

1.6MPa	DN	L	D	D1	D2	Do	f	b	H	H1	n-Φd
凸面法法 RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C	50	178	160	125	100	250	3	16	584	80	4-Φ18
	65	190	180	145	120	250	3	18	634	95	4-Φ18
	80	203	195	160	135	250	3	20	688	100	8-Φ18
	100	229	215	181	155	300	3	20	863	114	8-Φ18
	125	254	245	210	185	350	3	22	940	132	8-Φ18
	150	267	280	240	210	350	3	24	1030	150	8-Φ23
	200	292	335	295	265	350	3	26	1277	168	12-Φ23
	250	330	405	355	320	400	3	30	1491	203	12-Φ25
	300	356	460	410	375	450	4	30	1701	237	12-Φ25
	350	381	520	470	435	500	4	34	1875	265	16-Φ30
	400	406	580	525	485	305	4	36	2180	300	16-Φ30
	450	432	640	585	545	305	4	40	2440	325	20-Φ34
	500	457	705	650	608	305	4	44	2860	360	20-Φ41
	600	508	840	770	718	305	5	48	3450	425	20-Φ41
	700	610	910	840	788	305	5	50	3960	460	24-Φ41
	800	660	1020	950	898	305	5	52	4550	512	24-Φ41
	900	711	1120	1050	998	250	5	54	5250	565	28-Φ48
	1000	811	1250	1170	1110	250	5	56	5870	630	28-Φ18
2.5MPa	50	178	160	125	100	250	3	20	584	80	4-Φ18
凸面法法 RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-25 (K)Z943WF-25	65	190	180	145	120	300	3	22	634	95	8-Φ18
	80	203	195	160	135	350	3	22	388	100	8-Φ18
	100	229	230	190	160	350	3	24	863	114	8-Φ23
	125	254	270	220	188	350	3	28	940	132	8-Φ25
	150	267	300	250	218	400	3	30	1030	150	8-Φ25
	200	292	360	310	278	450	3	34	1277	168	12-Φ25
	250	330	425	370	332	500	3	36	1491	203	12-Φ30
	300	356	485	430	390	305	4	40	1701	237	16-Φ30
	350	381	550	490	448	305	4	44	1875	265	16-Φ34
	400	406	610	550	505	305	4	48	2180	300	16-Φ34
	450	432	660	600	555	305	4	50	2440	325	20-Φ34
	500	457	730	660	610	305	4	52	2860	360	20-Φ41
	600	508	840	770	718	305	5	56	3450	425	20-Φ41
	700	610	955	875	815	305	5	60	3960	460	24-Φ48
	800	660	1070	990	930	305	5	64	4550	512	24-Φ48
	900	711	1180	1090	1025	-	5	66	5250	595	28-Φ54

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司的服務熱線：021-61853535，本資料來自上海華特隆閥門制造有限公司//www.zjhtlw.com，如需轉載請注明。
訂貨流程：
1.客戶采購清單請傳真至 021-61857272，或來電咨詢 021-61853535。
2.收到客戶采購清單，為客戶提供閥門型號選型與報價（產品報價單）。
3.具體商定：交貨期、特殊要求等事宜。
訂貨須知：
一、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
1.結構長度
2.連接形式
3.公稱直徑、全通徑、縮徑、管道尺寸
4.運用介質及溫度、壓力范圍
5.實驗、檢驗標準及其他要求
二、本場可根據客戶特殊要求配置各類驅動裝置。
三、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
