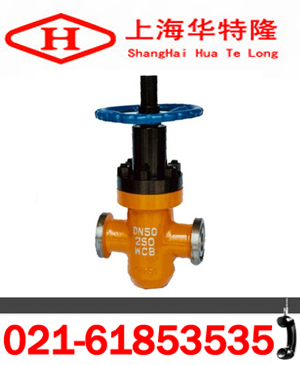

Z83Y卡箍高壓平板閘閥產品說明
一、概述：
Z83Y高壓卡箍平板閘閥結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
二、Z83Y高壓卡箍平板閘閥特點：
1）符合國內外先進標準的要求，密封可靠，性能優良，造型美觀。
2）閘板與閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3）閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4）采用楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、啟閉輕松。
5）可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
三、Z83Y高壓卡箍平板閘閥作用：
卡箍平板閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 425℃ 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
四、Z83Y高壓卡箍平板閘閥執行標準：
|
設計標準 |
JB/T5298、APl6D | |
|
結構長度 |
法蘭 |
GB/T 12221、JB/T 5298 |
|
焊接 |
GB/T 15188.1 | |
|
連接法蘭 |
GB/T9113、JB/T 79 ANSl 16.5a | |
|
對焊端 |
GB/T 12224 | |
|
試驗和檢驗 |
GB/T3927、JB/T 9092 | |
|
適用范圍 |
PN10.0～42.0MPa |
DN25～200mm | |
|
適用溫度 |
-29～121℃ | ||
|
適用介質 |
普通型 |
石油、天然氣、成油品、水等 | |
|
抗硫型 |
含H2S、CO2的石油、天然氣等 | ||
|
連接形式 |
法蘭端、焊接端、卡箍端 | ||
|
驅動方式 |
手動、電動、氣動等 | ||
1.閥門出廠前均作了強度和密封試驗，使用時所有連接處均應保持初始狀態。
2.本系列閥門操作手輪上標有啟閉旋向標志，明桿式上部配有啟閉高度標尺,以供調節指示。
3.本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫熱傳導，以防損壞密封填料件。
4.關閉閥門時嚴禁使用加力桿，閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。
5.閥門在使用過程中，應定期向閥帽注脂接頭注入定量潤滑脂。
6.閥門在使用過程中，如因易損件而泄漏，應及時更換。
7.閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。
8.閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司的服務熱線：021-61853535， 本資料來自上海華特隆閥門制造有限公司//www.zjhtlw.com，如需轉載請注明。
訂貨流程：
1.客戶采購清單請傳真至 021-61857272，或來電咨詢 021-61853535。
2.收到客戶采購清單，為客戶提供閥門型號選型與報價（產品報價單）。
3.具體商定：交貨期、特殊要求等事宜。
訂貨須知：
一、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
1.結構長度
2.連接形式
3.公稱直徑、全通徑、縮徑、管道尺寸
4.運用介質及溫度、壓力范圍
5.實驗、檢驗標準及其他要求
二、本場可根據客戶特殊要求配置各類驅動裝置。
三、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
