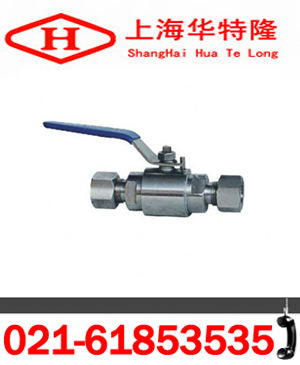

QGY1卡套式球閥產品說明
一、概述：
QGY1卡套式球閥的雙卡套是一個前后端外側帶有錐面。接頭體如擠壓模具為螺紋連接，內側有圓錐面密封，卡套尾部與螺母底端錐面相接觸后，在螺母的推動下，卡套的四道密封在接頭體內錐面作用下，使卡套抵觸并切入管子外徑，構成管件的密封．卡套連接方式是目前國內外大力推廣使用的新型可靠的管子連接件。它與鋼管連接時不需要焊接，管路安裝極其方便，有利于防火，防爆和高空作業．耐壓能力高，密封性和反復性良好。
二、QGY1卡套式球閥結構圖：
三、QGY1卡套式球閥性能規范：
公稱壓力：1.6-6.4Mpa
公稱通徑：DN15-100
適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質
適用溫度：-20℃～ 440℃ -70℃～-240℃ ≤540℃ ≤570℃等
制造材料：20#,304,201,316,316L等
螺紋類型:G·NPT.BSPT.BSP.DIN259/2999
材質主要有:連接方式:卡套式,內螺紋式,外螺紋式
結構特征:一端內螺紋式,一端卡套式
四、QGY1卡套式球閥主要連接尺寸及質量：
|
規格 |
Do |
L |
L1 |
H |
|
DN3 |
Φ6 |
60 |
38 |
32 |
|
DN6 |
Φ8 |
65 |
38 |
42 |
|
DN10 |
Φ10 |
75 |
38 |
50 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司的服務熱線：021-61853535， 本資料來自上海華特隆閥門制造有限公司www.zjhtlw.com，如需轉載請注明。
訂貨流程
1.客戶采購清單請傳真至 021-61857272，或來電咨詢 021-61853535。
2.收到客戶采購清單，為客戶提供閥門型號選型與報價（產品報價單）。
3.具體商定：交貨期、特殊要求等事宜。
訂貨須知
一、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
1.結構長度
2.連接形式
3.公稱直徑、全通徑、縮徑、管道尺寸
4.運用介質及溫度、壓力范圍
5.實驗、檢驗標準及其他要求
二、本場可根據客戶特殊要求配置各類驅動裝置。
三、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
