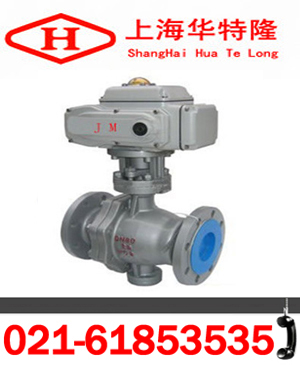

Q947F/H固定式電動球閥產品特點

一、概述：
    Q947F/H固定式電動球閥是一種（球體）繞垂直于通道軸旋轉90º的閥門，其由回轉型角行程電子式電動執行器和O型閥結構組成。Q947F/H固定式電動球閥屬旋球閥開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出。Q947F/H固定式電動球閥可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
二、Q947F/H固定式電動球閥產品特點：
1）Q947F/H固定式電動球閥流體阻力小，是所有閥類中流體阻力最小的一種。以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。Q947H電動球閥以角行程輸出的扭矩轉動球體0~90º，達到啟閉動作或調節動作。
2）Q947F/H固定式電動球閥是全電子式電動執行機構，采有機電一體化結構。具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單。球閥通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90º任意角度），實現比例調節動作。
3）Q947F/H固定式電動球閥球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 Q947F/H固定式電動球閥特別適用于要求零泄漏率的場合。
4）Q947F/H固定式電動球閥采用圓柱形彈簧或波形彈簧預載的補嘗性可動金屬（硬質合金鋼）硬密封閥座。 Q947F/H固定式電動球閥具有密封封性能可靠。Q947H電動固定球閥根據壓力大小，介質性質及密封要求的不同可選擇進口密封結構、出口密封結構或進出口雙密封結構。球體由安裝在閥體上的上下兩個軸承支持，Q947F/H固定式電動球閥封作用是靠彈簧和介質壓力推動閥座實現，因而Q947H電動固定球閥閥座不會承受過大壓力，閥座密封不易變形，操作力矩輕，使用壽命長。
三、Q947F/H固定式電動球閥主要零件材料：

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	144	127	152	184	219	376	360	395	430	470	550	580	700	800
手動	H1	75	85	95	707	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	105	1050	600	600	800	800	800	800	800	800	800
電動	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
氣動	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840
