Q347H鍛鋼高壓球閥優點及使用說明



一、概述:

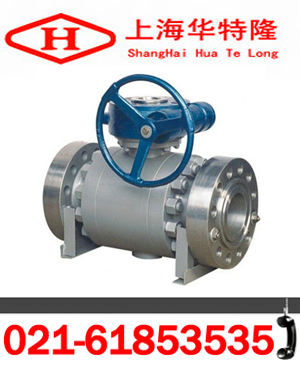

     Q347H鍛鋼高壓球閥將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能。廣泛適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
二、 Q347H鍛鋼高壓球閥優點：
1.流體阻力小，全通徑的球閥基本沒有流阻。
2.結構簡單、體積小、重量輕。
3.緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8.由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
三、Q347H鍛鋼高壓球閥主要零件材料：

零件名稱	材料
材料代號	Ｃ		Ｌ	Ｐ	Ｒ
閥體　閥蓋	WCB		ZGOOCr17Ni14Mo2（CF3M）	ZG1Cr18 Ni9Ti（CF8）	ZG1Cr18 Ni12Mo2Ti（CF8M）
球體	2Cr13		ZGOOCr17Ni14Mo2（CF3M）	ZG1Cr18 Ni9Ti（CF8）	ZG1Cr18 Ni12Mo2Ti（CF8M）
閥桿	2Cr13		316L	1Cr18 Ni9Ti（304）	1Cr18 Ni12Mo2Ti（316）
閥座密封面	PTFE、碳素纖維＋PTFE、對位聚苯
螺柱　螺母	35 35CrMoA（B7） 45（2H）	2Cr13（420） 1Cr18 Ni9 1Cr17Ni2（431）
填料	Ｖ型PTFE、柔性石墨

四、Q347H鍛鋼高壓球閥外形連接尺寸：

公稱通經DN	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	178	203	229	394	457	533	610	686	762	864	914
	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	90	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
WT（KG）		24	50	75	195	280	440	570	800	1480	2350	2400

五、Q347H鍛鋼高壓球閥使用說明：
1、操作前須確認管路和閥已被沖洗過。
2、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(90°)時，閥關斷。反向旋轉1/4圈(90°)時，閥開啟。
3、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司的服務熱線：021-61853535， 本資料來自上海華特隆閥門制造有限公司www.zjhtlw.com，如需轉載請注明。
訂貨流程
1.客戶采購清單請傳真至 021-61857272，或來電咨詢 021-61853535。
2.收到客戶采購清單，為客戶提供閥門型號選型與報價（產品報價單）。
3.具體商定：交貨期、特殊要求等事宜。
訂貨須知
一、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
1.結構長度
2.連接形式
3.公稱直徑、全通徑、縮徑、管道尺寸
4.運用介質及溫度、壓力范圍
5.實驗、檢驗標準及其他要求
二、本場可根據客戶特殊要求配置各類驅動裝置。
三、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
