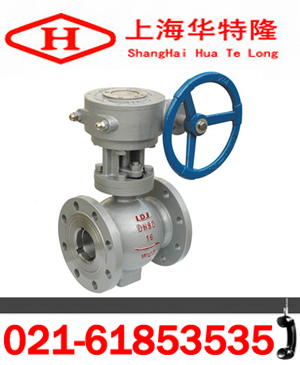

PBQ340H偏心半球閥外形連接尺寸
一、概述：
PBQ340H偏心半球閥球芯呈半球形狀,是一種比較理想設計的產品。當閥門關閉時，能借助偏心的作用,使密封面與球面不產生直接連續性的摩擦，能有效的提高閥門的使用壽命，又有效的防止閥門在高溫作用下開啟卻不能關閉或關閉卻不能開啟狀況。
二、產品特點：
1、水損為零。采用偏心結構，閥門開啟后，流道完全暢通，水頭損失為零。可節約大量能源。
2、可靠的密封方式。軟密封結構具有自密封性能，硬密封結構具有彈性補償性能。
3、耐磨損，使用壽命長。球閥在開啟后，球冠偏置于閥體內，不被介質直接沖刷。
4、自動清污功能。硬密封偏心半球閥的球冠邊沿采用刀刃狀，不但可以刮去閥座上的污垢，還可以切斷雜物。
5、啟閉迅速。偏心曲軸旋轉90度即可實現啟閉，啟閉時間短
6、適合高流速。直通流道，堅固的偏心曲軸使之適用高流速且無振動。
三、 PBQ340H偏心半球閥主要零件材料：
|
序號 |
名稱 |
代號 |
材料 | ||
|
WCB |
304 CF8 |
316 CF8M | |||
|
1 |
閥體 |
|
WCB ZG230-450 |
0Cr18Ni9 |
0Cr18Ni12Mo2Ti |
|
2 |
下端蓋 |
|
Q235-A |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
3 |
內六角圓柱頭螺釘 |
GB/T70-2000 |
Q235-A |
1Cr17Ni2 |
0Cr18Ni12Mo2Ti |
|
4 |
下固定軸調節螺栓 |
|
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
5 |
六角螺母 |
GB/T6710-2000 |
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
6 |
下墊片 |
|
不銹鋼柔性石墨；PTFE；316夾柔性石墨 | ||
|
7 |
下軸承 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
8 |
下固定軸 |
|
2Cr13 |
304 |
0Cr18Ni12Mo2Ti |
|
9 |
球體 |
|
ZG2Cr13 |
0Cr18Ni9 |
0Cr18Ni12Mo2Ti |
|
10 |
閥座壓圈 |
|
Q225-A |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
11 |
閥座 |
|
Q225-A |
PTFE/1Cr18Ni12Mo2Ti |
PTFE/1Cr18Ni12Mo2Ti |
|
12 |
內六角圓柱頭螺釘 |
GB/T70-2000 |
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
13 |
閥座墊片 |
|
不銹鋼柔性石墨 |
1Cr17Ni2 |
0Cr18Ni12Mo2Ti |
|
14 |
閥桿 |
|
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
15 |
上軸承 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
16 |
對開圓環 |
|
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
17 |
定位圈 |
|
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
18 |
填料 |
|
柔性石墨 |
柔性石墨；PTFE |
柔性石墨；PTFE |
|
19 |
六角螺塞墊片 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni9Ti |
|
20 |
六角螺塞 |
|
2Cr13 |
1Cr17Ni2 |
1Cr17Ni2 |
|
公稱壓力 |
公稱通徑 |
尺寸(mm) | |||||||
|
L |
D |
K |
d |
f |
C |
Z-￠d |
H | ||
|
1.6 |
40 |
165 |
150 |
110 |
85 |
3 |
16 |
4-￠18 |
|
|
50 |
178 |
165 |
125 |
100 |
| ||||
|
65 |
190 |
185 |
145 |
120 |
18 |
280 | |||
|
80 |
203 |
200 |
160 |
135 |
20 |
8-￠18 |
320 | ||
|
100 |
229 |
220 |
180 |
155 |
370 | ||||
|
125 |
254 |
250 |
210 |
185 |
22 |
430 | |||
|
150 |
267 |
285 |
240 |
210 |
24 |
8-￠23 |
510 | ||
|
200 |
292 |
340 |
295 |
265 |
26 |
12￠-23 |
600 | ||
|
250 |
330 |
405 |
355 |
320 |
30 |
12-￠26 |
690 | ||
|
300 |
502 |
460 |
410 |
375 |
4 |
760 | |||
|
350 |
572 |
520 |
470 |
435 |
34 |
16-￠26 |
830 | ||
|
400 |
610 |
580 |
525 |
485 |
36 |
16-￠30 |
925 | ||
|
450 |
660 |
640 |
585 |
545 |
40 |
20-￠30 |
1025 | ||
|
500 |
700 |
715 |
650 |
608 |
44 |
20-￠34 |
1120 | ||
|
600 |
813 |
840 |
770 |
718 |
5 |
48 |
20-￠36 |
1210 | |
|
EQ340H EQ340Y-10 C (WCB/304/316) | |||||||||
|
公稱壓力 |
公稱通徑 |
尺寸(mm) | |||||||
|
L |
D |
K |
d |
f |
C |
Z-￠d |
H | ||
|
1.6 |
40 |
165 |
150 |
110 |
85 |
3 |
16 |
4-￠18 |
|
|
50 |
178 |
165 |
125 |
100 |
| ||||
|
65 |
190 |
185 |
145 |
120 |
18 |
280 | |||
|
80 |
203 |
200 |
160 |
135 |
20 |
8-￠18 |
320 | ||
|
100 |
229 |
220 |
180 |
155 |
370 | ||||
|
125 |
254 |
250 |
210 |
185 |
22 |
430 | |||
|
150 |
267 |
285 |
240 |
210 |
24 |
8-￠23 |
510 | ||
|
200 |
292 |
340 |
295 |
265 |
26 |
12￠-23 |
600 | ||
|
250 |
330 |
405 |
355 |
320 |
30 |
12-￠26 |
690 | ||
|
300 |
502 |
460 |
410 |
375 |
4 |
760 | |||
|
350 |
572 |
520 |
470 |
435 |
34 |
16-￠26 |
830 | ||
|
400 |
610 |
580 |
525 |
485 |
36 |
16-￠30 |
925 | ||
|
450 |
660 |
640 |
585 |
545 |
40 |
20-￠30 |
1025 | ||
|
500 |
700 |
715 |
650 |
608 |
44 |
20-￠34 |
1120 | ||
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司的服務熱線：021-61853535， 本資料來自上海華特隆閥門制造有限公司www.zjhtlw.com，如需轉載請注明。
訂貨流程
1.客戶采購清單請傳真至 021-61857272，或來電咨詢 021-61853535。
2.收到客戶采購清單，為客戶提供閥門型號選型與報價（產品報價單）。
3.具體商定：交貨期、特殊要求等事宜。
訂貨須知
一、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
1.結構長度
2.連接形式
3.公稱直徑、全通徑、縮徑、管道尺寸
4.運用介質及溫度、壓力范圍
5.實驗、檢驗標準及其他要求
二、本場可根據客戶特殊要求配置各類驅動裝置。
三、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
