一種醫用比例式氧氣呼吸閥
1.一種醫用比例式氧氣呼吸閥，包括上外罩殼、軟導氣管、閥芯、下外罩殼，所述上外罩殼開設的入口與軟導氣管連通，所述上外罩殼與下外罩殼鏍接，所述閥芯裝配在上外罩殼與下外罩殼組合的腔體中，所述下外罩殼開設出口，其特征在于，所述閥芯包括導磁套、永磁鐵、固定套、滑套，所述永磁鐵固定在導磁套內，所述固定套固定在導磁套上，所述滑套套設在固定套上，所述滑套能在固定套上反復上下滑動，所述滑套上纏繞線圈，所述線圈通過引線外接電源，所述固定套和滑套上均開設若干窗口。
2.根據權利要求1所述的一種醫用比例式氧氣呼吸閥，其特征在于，所述導磁套包括內圈、外圈以及中間的卡槽，所述永磁鐵固定于導磁套卡槽的上端，所述固定套與導磁套的內圈固定，所述滑套套設在固定套上并能在卡槽內上下活動。
3.根據權利要求2所述的一種醫用比例式氧氣呼吸閥，其特征在于，所述的固定套上下各開設一對三角形的窗口，在這兩對窗口之間設有隔板，所述滑套上開設四個矩形窗口。
4.根據權利要求3所述的一種醫用比例式氧氣呼吸閥，其特征在于，所述固定套上的兩對三角形的窗口的斜邊為弧形。
5.根據權利要求1所述的一種醫用比例式氧氣呼吸閥，其特征在于，所述的上外罩殼與下外罩殼鏍接固定后，還通過定位柱加強，所述定位柱穿過上外罩殼開設的通孔與下外罩殼固接。
6.根據權利要求1所述的一種醫用比例式氧氣呼吸閥，其特征在于，所述固定套的上端設置有第一海綿墊，所述第一海綿墊上端涂覆粘膠用于粘接固定在下外罩殼內。
7.根據權利要求1所述的一種醫用比例式氧氣呼吸閥，其特征在于，所述下外罩殼上端設置第二海綿墊，所述第二海綿墊下端涂覆粘膠用于粘接固定在下外罩殼上。
8.根據權利要求1所述的一種醫用比例式氧氣呼吸閥，其特征在于，所述下外罩殼上設有通孔，所述通孔用導線塞封閉，所述導線塞上設置兩道槽，用于穿過引線。
9.根據權利要求1所述的一種醫用比例式氧氣呼吸閥，其特征在于，所述線圈外包有漆包線。
10.根據權利要求1所述的一種醫用比例式氧氣呼吸閥，其特征在于，所述上外罩殼上設置凸板，所述凸板上裝配有安裝墊。
說明書
一種醫用比例式氧氣呼吸閥
技術領域
本發明涉及醫用呼吸輔助治療儀中的氧氣呼吸閥，具體說是一種全新的醫用比例式氧氣呼吸閥。
背景技術
醫用睡眠呼吸輔助治療儀（呼吸機）是幫助存在睡眠呼吸障礙的公民，在睡眠時由外界強制提供氧氣的呼吸輔助治療儀。目前臨床上使用的無創呼吸機功能比較單一，氧氣的輸送和調節均按預設的指令進行，其流量和壓力不能進行無級調整，從而影響呼吸機功能的最佳發揮，也影響了治療的效果。
發明內容
針對上述問題，本發明提供一種醫用比例式氧氣呼吸閥，它能依據呼吸機采集到的患者生理信息而發出的指令，自動無級調解氧氣的流量和保持供氧壓力的恒定。
本發明是通過以下技術方案實現的：一種醫用比例式氧氣呼吸閥，包括上外罩殼、軟導氣管、閥芯、下外罩殼，所述上外罩殼開設的入口與軟導氣管連通，所述上外罩殼與下外罩殼鏍接，所述閥芯裝配在上外罩殼與下外罩殼組合的腔體中，所述下外罩殼開設出口，下外罩殼的出口用密封塞密封，所述閥芯包括導磁套、永磁鐵、固定套、滑套，所述永磁鐵固定在導磁套內，所述固定套固定在導磁套上，所述滑套套設在固定套上，所述滑套能在固定套上反復上下滑動，所述滑套上纏繞線圈，所述線圈通過引線外接電源，所述固定套和滑套上均開設若干窗口。
作為優選，所述導磁套包括內圈、外圈以及中間的卡槽，所述永磁鐵固定于導磁套卡槽的上端，所述固定套與導磁套的內圈固定，所述滑套套設在固定套上并能在卡槽內上下活動，并且滑套位置處于固定套和永磁鐵之間，該滑套未接觸到導磁套的卡槽底。
作為優選，所述的固定套上下各開設一對三角形的窗口，在這兩對窗口之間設有隔板，所述滑套上開設四個矩形窗口。
作為優選，所述固定套上的兩對三角形的窗口的斜邊為弧形。
優選地，所述的上外罩殼與下外罩殼鏍接固定后，還通過定位柱加強，所述定位柱穿過上外罩殼開設的通孔與下外罩殼固接。
優選地，所述固定套的上端設置有第一海綿墊，所述第一海綿墊上端涂覆粘膠用于粘接固定在下外罩殼內。
優選地，所述下外罩殼上端設置第二海綿墊，所述第二海綿墊下端涂覆粘膠用于粘接固定在下外罩殼上。
優選地，所述下外罩殼上設有通孔，所述通孔用導線塞封閉，所述導線塞上設置兩道槽，用于穿過引線。
優選地，所述線圈外包有漆包線。
優選地，所述上外罩殼上設置凸板，所述凸板上裝配有安裝墊。
本發明采取了上述技術措施后，其有益效果顯著：本發明是醫用呼吸輔助治療儀（呼吸機）上的一關鍵設備。它能依據呼吸機采集到的患者生理信息而發出的指令，自動無級調解氧氣的流量和保持供氧壓力的恒定。自動混合氧氣和空氣的密度，自動將呼出的二氧化碳排除閥體。易安裝易清洗，防震效果好，且可24小時不間斷工作，工作時不受地區和溫濕度影響而且無噪音，能耗低，從而最大限度地滿足患者的需求，提高患者使用呼吸機的舒適度，達到最佳的治療效果。
附圖說明

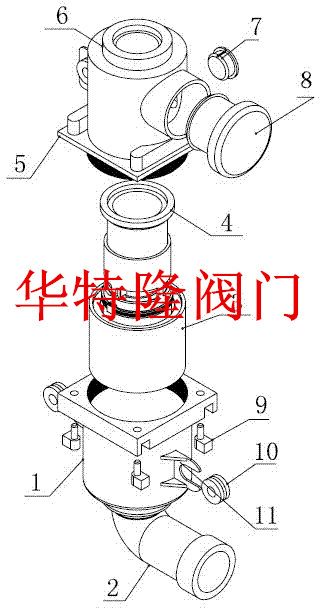

圖1為本發明實施例1的總裝爆炸圖；
圖2為本發明實施例1閥芯的剖視圖。
圖中1是上外罩殼，2是軟導氣管，3是閥芯，4是第一海綿墊，5是下外罩殼，6是第二海綿墊，7是導線塞，8是密封塞，9是定位柱，10是安裝墊，11是凸板，12是導磁套，13是永磁鐵，14是滑套，15是固定套，16是引線，17是隔板，18是接線端子。
具體實施方式
下面對照附圖結合實施例對本發明作進一步的說明。
參照如圖1、圖2所示，一種醫用比例式氧氣呼吸閥，包括上外罩殼1、軟導氣管2、閥芯3、下外罩殼5，上外罩殼1開設的入口與軟導氣管2連通，上外罩殼1上設置凸板11，凸板11上裝配有安裝墊10，用于安裝到呼吸輔助治療儀時密封緩沖作用，上外罩殼1與下外罩殼5鏍接，鏍接后還通過定位柱9加強，四個定位柱9穿過上外罩殼1開設的通孔與下外罩殼5固接，上外罩殼1與下外罩殼5固接后形成一腔體，閥芯3裝配在該腔體中，下外罩殼5開設出口，下外罩殼5的出口用密封塞8密封。
其中閥芯3包括導磁套12、永磁鐵13、固定套15、滑套14，導磁套12包括內圈、外圈以及中間的卡槽，永磁鐵13固定于導磁套12卡槽的上端，固定套15與導磁套12的內圈固定，固定套15上下各開設一對三角形的窗口，這兩對三角形的窗口的斜邊為弧形，在這兩對窗口之間設有隔板17，滑套14套設在固定套15上，其開設有四個矩形窗口，該滑套14能在卡槽內上下滑動，滑套14位置處于固定套15和永磁鐵13之間，且該滑套14未接觸到導磁套12的卡槽底，即滑套14與導磁套12的卡槽底有短距離空隙，滑套14上纏繞線圈，線圈外包有漆包線，線圈通過引線16外接電源，該引線16從下外罩殼5上設置的通孔上穿過，通孔再用導線塞7封閉，導線塞7上設置兩道槽，用于穿過引線16，引線16末端裝配接線端子18。固定套15的上端設置有第一海綿墊4，第一海綿墊4上端涂覆粘膠用于粘接固定在下外罩殼5內。下外罩殼5上端設置第二海綿墊6，第二海綿墊6下端涂覆粘膠用于粘接固定在下外罩殼5上。上外罩殼1和下外罩殼5鏍接后，第一海綿墊4和第二海綿墊6可以進一步起到密封的作用。
本發明運用磁場懸浮技術設計而成，主要的工作原理是：在滑套上繞有線圈能產生電磁場，滑套安裝在具有2個對稱送氣窗口（上外罩殼的入口和下外罩殼的出口）的永磁場閥芯中，通過調節線圈電磁場的大小和方向從而實現滑套在永磁場中做懸浮往返運動，通過滑套不停的往返運動來不停的打開和關閉兩個送氣窗口，從而實現輸出恒定壓力的氣流。恒定壓力值由單位時間內磁懸浮往返運動的次數決定；再通過調節磁懸浮往返運動的距離來調節送氣窗口開啟的大小，從而實現輸出氧氣流量的無級調節。具體需要的流量根據呼吸輔助治療儀輸入的指令決定。
